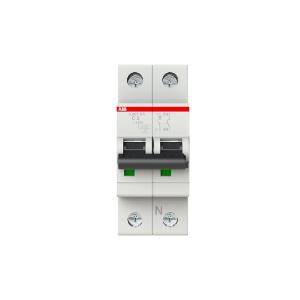

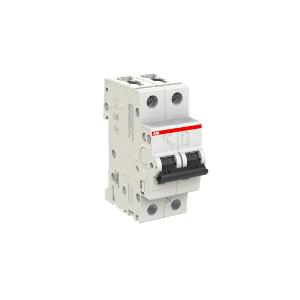

ABB S200 微型断路器 S201-D1NA

工业品

价格：￥46.4275

原价：￥ 132.65

品牌名称: ABB
商品型号: S201-D1NA
商品编号: C5139958
商品毛重: 213.75克(g)

广东仓2

购买数量

个

(6个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

ABB S201-D1NA微型断路器是一款高性能的终端配电保护设备，具备以下核心特点：

1 采用先进的热磁脱扣技术，提供可靠的过载和短路保护，适用于住宅、商业及工业配电系统。

2 具备C特性脱扣曲线，适合阻性负载及低感照明配电系统的保护需求。

3 额定电流为1A，额定分断能力达到6kA，能够有效应对突发短路电流。

4 支持单极带中性极（1P+NA）配置，满足交流单相电路的保护要求。

5 采用模块化设计，符合DIN导轨安装标准，便于在配电箱内快速安装与维护。

6 端子设计支持上下进线，提升接线灵活性，并具备防误接线功能。

7 内置机械寿命高达20,000次，电气寿命超过10,000次，确保长期稳定运行。

8 防护等级IP4X（安装于配电箱内），可有效防止尘埃和异物侵入。

9 可配合多种附件使用，如辅助触头、信号触头、分励脱扣器等，扩展其控制与监控功能。

10 产品通过IEC/EN 60898-1、GB 10963.1等多项国际及国内标准认证，保障安全性和可靠性。

使用场景 APPLICATIONS

该型号断路器广泛应用于以下场景：

1 家庭配电系统中对单相线路的过载和短路保护，尤其适用于照明回路或小型电器供电线路。

2 商业建筑内的低压配电柜，用于保护办公区域、走廊、商铺等场所的电源线路。

3 工业控制系统中的辅助电源回路，如PLC控制柜、传感器供电线路等，需具备高可靠性的场合。

4 通信机房、数据中心等对电力连续性要求较高的环境中，作为末端保护装置。

5 与剩余电流动作模块（如GDA200）组合使用，实现漏电保护功能，适用于潮湿环境下的电气设备保护。

6 在需要远程监控或自动控制的应用中，可通过添加辅助触头实现状态反馈或联动控制。

注意事项 PRECAUTIONS

1 请确保安装环境温度在-25°C至+55°C之间，避免高温或低温影响断路器性能。

2 安装时必须使用米字槽螺丝刀进行操作，严禁使用非专用工具以免损坏端子结构。

3 接线前确认电源已切断，防止触电风险；接线完成后应检查是否牢固，避免松动导致接触不良。

4 若多台断路器并联安装，应注意散热问题，建议保持适当间距以利于空气流通。

5 当工作电压超过253V AC或海拔高度超过2000米时，需根据实际情况调整选型或降级使用。

6 不得随意更换内部组件或拆解外壳，否则可能破坏产品的安全防护机制。

7 使用过程中若发现频繁跳闸现象，应检查是否存在过载、短路或接地故障等问题，并及时排除隐患。

8 对于特殊应用（如直流系统），需选用专门的直流型断路器（如S200MDC系列），不可混用。
