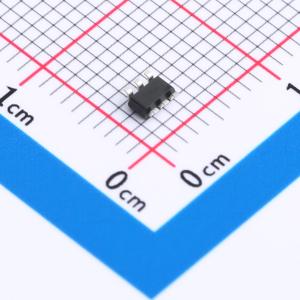

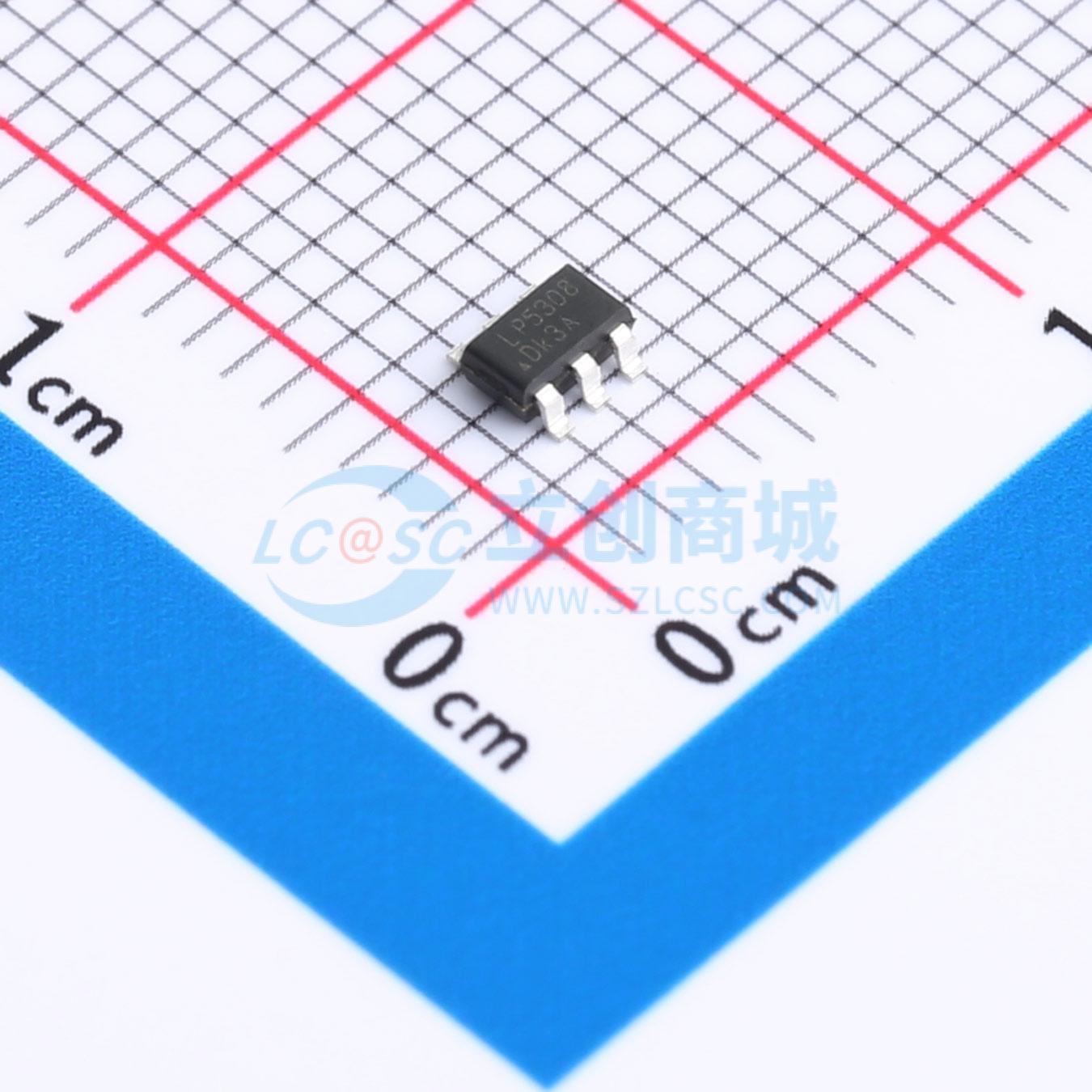

温馨提醒：图片仅供参考，商品以实物为准

LP5308B6F

具备可编程过流保护功能的36V过压保护开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP5308是一款电源开关器件，可为可能遇到大电流和输入过压情况的系统和负载提供全面保护。该器件包含一个导通电阻为135mΩ的MOSFET，可在3.0V至36V的输入电压范围内工作。当VIN上的电压高于过压阈值时，过压保护（OVP）功能会切断VIN和VOUT之间的连接
品牌名称: LOWPOWER(微源半导体)
商品型号: LP5308B6F
商品编号: C5139783
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

	属性	参数值
	导通电阻	135mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)

商品概述

LP5308 是一种电源开关器件，可为可能遇到大电流和输入过压条件的系统和负载提供全面保护。该器件包含一个135mΩ的MOSFET，可在3.0V至36V的输入电压范围内工作。当VIN上的电压高于过压阈值时，过压保护会断开VIN和VOUT。可以通过外部电阻设置过流保护。当电流达到阈值时，器件将关闭电源FET以防止过大电流造成损坏。开关由低电平有效的逻辑引脚控制。集成了热关断保护功能，在温度高于阈值时关闭开关以防止部件损坏。这些器件采用节省空间的SOT23-6封装和DFN-8封装。

商品特性

输入电压耐受高达36V
低导通电阻至135mΩ
90μA低电流消耗
可调过流保护：0.2A至2.5A
欠压锁定：2.7V
过压保护：5.85V
集成输出放电
热关断保护
静电放电保护：人体模型：4kV，带电器件模型：0.5kV
封装：SOT23-6和DFN-8

应用领域

笔记本电脑和PC
手机和PDA
USB或其他外围端口
相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	输入控制逻辑	低电平有效
	工作电压	3V~36V
