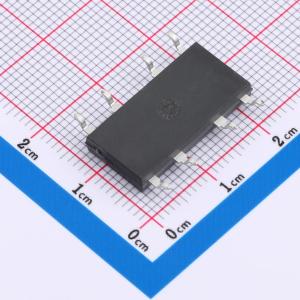

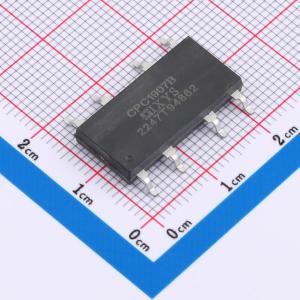

温馨提醒：图片仅供参考，商品以实物为准
CPC1907B
单刀常开，功率型SOIC封装光电MOS继电器
- 描述
- CPC1907B是一种单极常开（1-Form-A）固态继电器，采用光电耦合MOSFET技术提供5000 Vrms的输入到输出隔离。高效的MOSFET开关的切换由使用专利OptoMOS架构的光伏芯片控制，而输出的激活则由高效的红外LED控制。低导通电阻和高负载电流处理能力的结合使得该继电器适用于多种高性能切换应用。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1907B
- 商品编号
- C5139848
- 商品封装
- SOP-8-10.2mm
- 包装方式
- 管装
- 商品毛重
- 3.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 6A | |
| 正向压降(Vf) | 1.2V | |
| 正向电流(If) | 1.5mA | |
| 导通电阻 | 60mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 导通时间(Ton) | 2.7ms | |
| 截止时间(Toff) | 140us | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 2400mW |
商品概述
CPC1907B是一种单极常开（1-Form-A）固态继电器，采用光电耦合MOSFET技术提供5000 Vrms的输入到输出隔离。高效的MOSFET开关的切换由使用专利OptoMOS架构的光伏芯片控制，而输出的激活则由高效的红外LED控制。低导通电阻和高负载电流处理能力的结合使得该继电器适用于多种高性能切换应用。
商品特性
- 负载电流高达 ±6A DC 或 6A rms
- 5000Vrms 输入/输出隔离
- Power SOIC 封装
- 适当布局时外部爬电距离为 12.5mm
- 高可靠性
- 低驱动功率需求
- 无需缓冲电路即可无弧运行
- 不产生 EMI/RFI
- 阻燃等级 UL 94 V-0
应用领域
- 工业控制
- 安全：门锁、电磁阀、指示器
- 电机控制
- 采暖、通风和空调控制（HVAC）
- 机器人技术
- 起动点火电路
- 医疗设备—患者/设备隔离
- 仪器仪表
- 多路复用器
- 电子切换
- 输入输出子系统
- 家用电器
- 直流电源供应器
