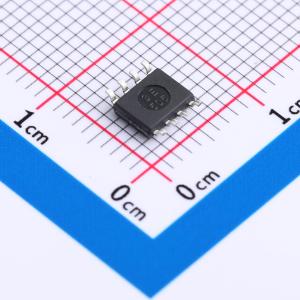

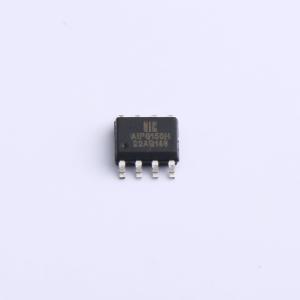

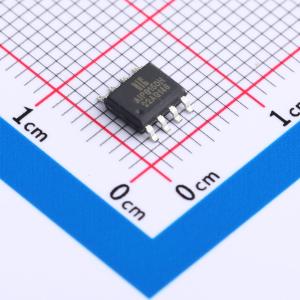

温馨提醒：图片仅供参考，商品以实物为准
AiP6150HSA8.TB
0.7A直流电机H桥驱动电路
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AiP6150H采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。 电路内部集成N沟道和P沟道功率MOSFET，27℃，VM=24V条件下SOP8封装最大持续输出电流达到0.55A，最大峰值输出电流达到1.5A。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6150HSA8.TB
- 商品编号
- C5139323
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 峰值电流 | 1.5A | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 2.9Ω | |
| 静态电流(Iq) | 580uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
该产品采用H桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成N沟道和P沟道功率MOSFET，工作电压范围覆盖8V到24V。27°C，VM = 24V条件下SOP8封装最大持续输出电流达到0.55A，最大峰值输出电流达到1.5A。 该电路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时（典型值150°C），产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。 该驱动电路内置限流保护电路。当流过功率管的电流超过设定值时，内部电路限流保护电路启动，功率管最大输出电流将被限制在设定值。该功能可确保电路输出端口与地短路、输出端口之间短路时，电路不烧毁。
商品特性
- 低待机电流
- 低导通内阻MOSFET功率开关管，采用MOS工艺设计功率管，12V供电500毫安通道功率管内阻2.9欧姆
- 较小的输入电流，集成约106K对地下拉电阻
- 5V驱动信号平均47uA输入电流
- 内置带迟滞效应的过热保护电路（TSD）
- 内置限流保护电路，输出对地短路，输出与输出短路，不烧电路
- 抗静电等级：2KV（HBM）
应用领域
- 直流风扇摇头电机驱动
- 监控设备步进电机驱动
