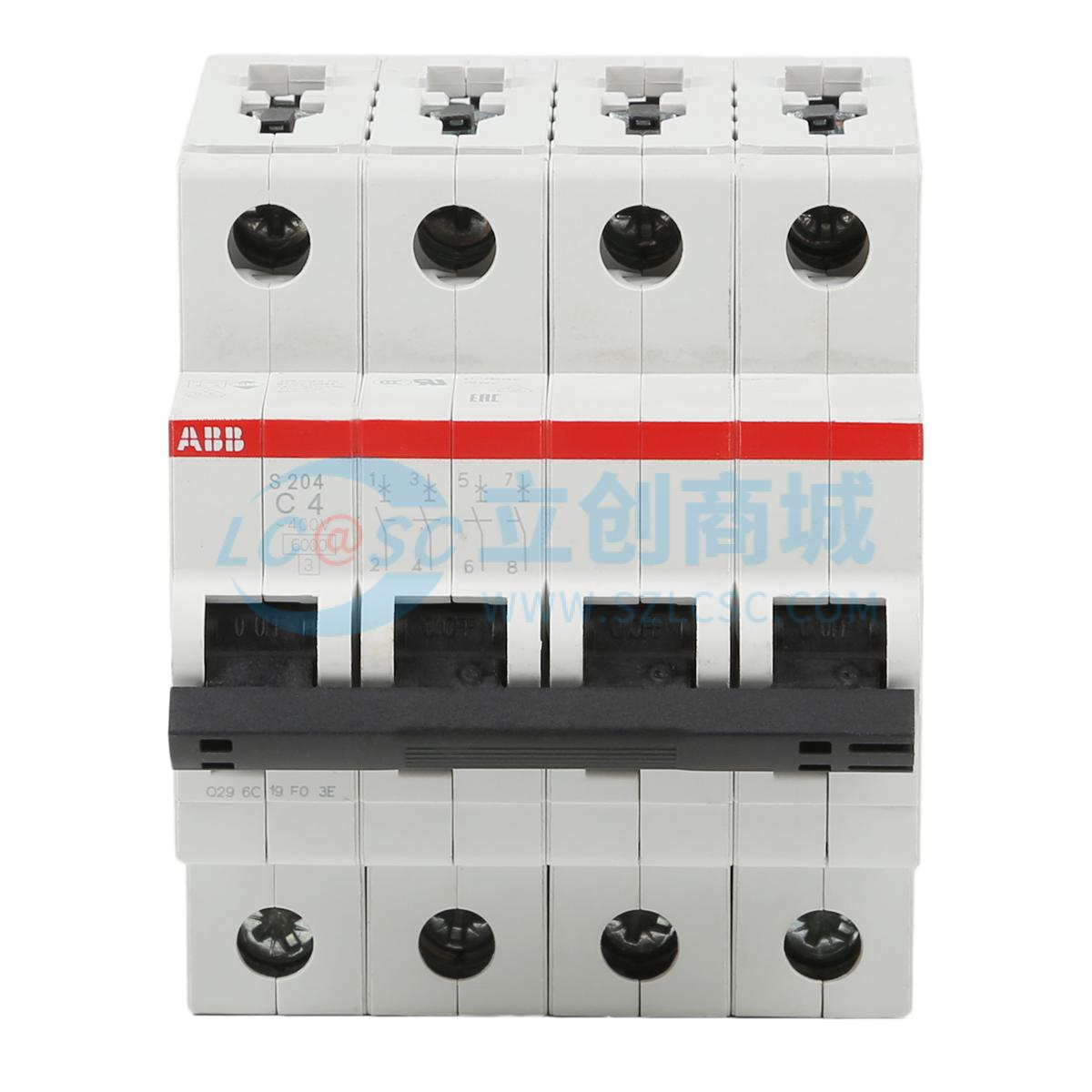

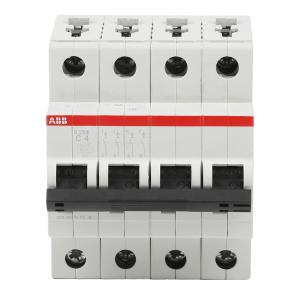

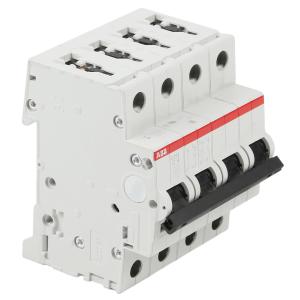

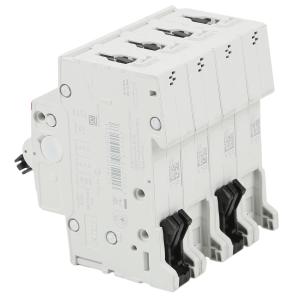

ABB 微型断路器 10113684

工业品

价格：￥63.98

原价：￥ 182.8

品牌名称: ABB
商品型号: S204-C4
商品编号: C5139097
商品毛重: 469克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

ABB S204-C4微型断路器是一款高性能的电气保护设备，具有以下显著特点：

1 采用先进的热磁脱扣技术，具备B、C、D等多种脱扣特性，适用于不同类型的负载保护，如阻性负载、感性负载及电动机等。

2 额额定电流为4A，适合用于小功率电路的过载和短路保护。

3 分断能力高达10kA，能够有效应对突发的短路故障，确保电路安全。

4 支持多种极数配置，包括单极、双极、三极和四极，满足不同应用场景的需求。

5 具备双向柱型提升端子设计，支持上下进线，接线方便快捷，并且能有效防止误接线，提高安装安全性。

6 采用无台肩设计，增加了50%的接线空间，提升了布线效率和可视性。

7 配备底部安装卡，无需工具即可轻松拆卸，便于维护和更换。

8 符合IEC/EN 60898-1和GB 10963.1等国际标准，确保产品质量和可靠性。

9 可选配辅助触头、信号触头、分励脱器、欠电压脱扣器等多种附件，实现远程控制和监控功能。

使用场景 APPLICATIONS

该产品广泛应用于住宅、商业和工业配电系统中，具体包括：

1 住宅配电箱：用于照明、插座等回路的过载和短路保护。

2 商业建筑：适用于办公室、商场、酒店等场所的电力分配系统。

3 工业设施：可用于工厂、车间等环境中的电机控制柜或配电柜内，保护小型电机或其他敏感设备。

4 数据中心和通信基站：在需要高可靠性和稳定性的环境中提供电路保护。

5 特殊场合：如需配合剩余电流动作装置（RCD）使用的场合，可与其他保护元件组合使用，形成完整的漏电保护方案。

注意事项 PRECAUTIONS

在使用和安装ABB S204-C4微型断路器时，请注意以下事项：

1 确保安装环境温度在-25℃至+55℃之间，避免高温或低温影响其正常工作。

2 安装前请确认线路电压与断路器额定电压匹配，通常为230V AC或400V AC。

3 接线时应严格按照说明书要求进行，确保导线截面积符合规定范围（例如，软线最大35mm²，硬线最大35mm²），并使用正确的拧紧力矩（2.8Nm）。

4 多台断路器连续并排安装时，应注意散热问题，必要时采取通风措施以防止过热。

5 在海拔超过2000米的地区使用时，需考虑空气密度降低对绝缘性能的影响，建议选择更高分断能力的产品。

6 若需在直流回路中应用，必须选用专门的直流型断路器（如S200MDC系列），本型号不适用于直流系统。

7 对于频繁启动的设备，推荐使用带有AP-R特性的型号，以减少因瞬态干扰导致的误跳闸。

8 定期检查断路器状态，特别是操作手柄是否处于正确位置，以及是否有异常发热现象。
