3.5折

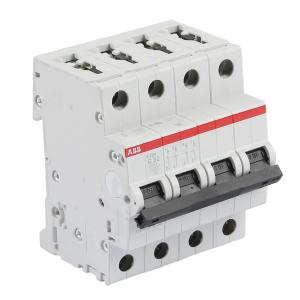

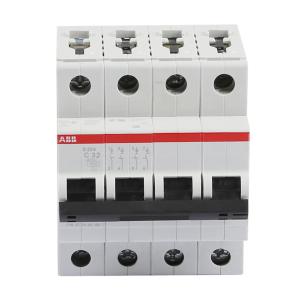

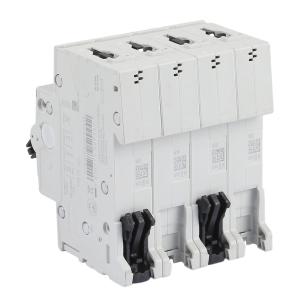

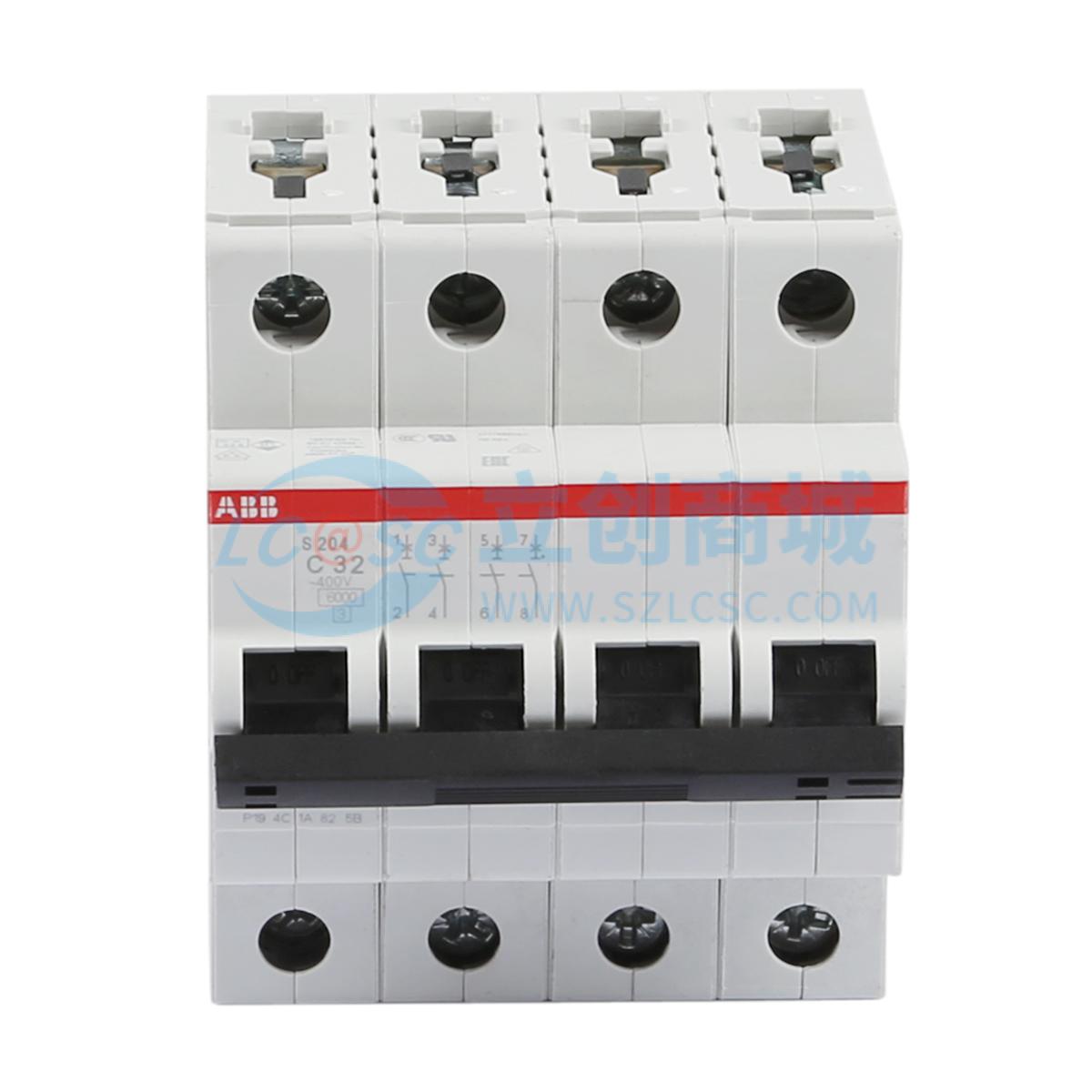

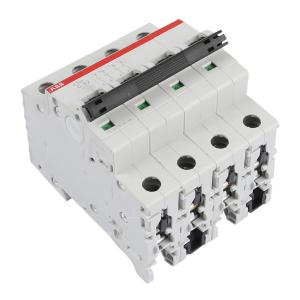

ABB 微型断路器 10113692

工业品

价格：￥45.689

原价：￥ 130.54

品牌名称: ABB
商品型号: S204-C32
商品编号: C5139060
商品毛重: 464克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

ABB S204-C32微型断路器是一款高性能的电气保护设备，具备以下核心特点：

1 采用先进的热磁脱技术，确保在过载和短路情况下能够快速、可靠地切断电路，有效保护线路及设备。

2 具备C特性脱扣曲线，适用于阻性负载和较低冲击电流的感性负载（如照明系统、加热设备等），提供精准的过载保护。

3 额定分断能力达到10kA，能够在高短路电流条件下安全切断电路，适用于工业及商业配电环境。

4 支持4极配置，适用于三相四线制系统，满足复杂供电需求。

5 采用柱型提升端子设计，支持上下进线方式，接线便捷且不易误接，提高安装效率与安全性。

6 温下额定电流为32A，符合IEC/EN 60898-1和GB 10963.1标准，适用于大多数常规配电场景。

7 设计紧凑，尺寸为93×69×140mm（高×深×宽），适合安装于标准DIN导轨上，节省配电柜空间。

8 操作手柄带有ON/OFF位置锁定功能，便于现场操作与维护。

9 支持多种附件扩展，包括辅助触头、信号触头、分励脱扣器、欠电压脱扣器等，可实现远程控制与监控功能。

10 阀合现代建筑配电系统的需求，具有良好的模块化设计，可与其他ABB终端配电元件（如剩余电流动作装置）配合使用，构建完整的保护方案。

使用场景 APPLICATIONS

该型号微型断路器适用于多种工业、商业及民用配电场景，具体包括：

1 工业领域：用于电机控制柜、生产线设备配电箱中，保护电动机、变频器、PLC控制系统等关键设备免受过载和短路影响。

2 商业建筑：适用于办公楼、商场、酒店等场所的照明回路、空调系统、电梯电源等分支线路的保护。

3 民浴设施：在浴室、泳池等潮湿环境中，若配合剩余电流动作装置（RCBO），可提供额外的人身触电防护。

4 家庭住宅：作为入户总开关或大功率电器（如电热水器、中央空调）的专用保护开关，保障家庭用电安全。

5 数据中心与通信基站：用于直流供电系统中的支路保护，尤其当搭配S200MDC系列直流专用断路器时，可适应电信设备的特殊要求。

6 特殊应用：可用于需要抗干扰能力较强的场合，例如配备AP-R型剩余电流保护功能的系统，以避免因荧光灯启动或电子设备瞬态干扰导致的误跳闸问题。

注意事项 PRECAUTIONS

1 安装前请确认电网电压与断路器额定电压匹配（AC 230/400V），并检查负载类型是否符合C特性的适用范围。

2 在多台断路器并排安装时，需考虑散热影响，建议每增加一台设备，其载流能力应按修正系数Fm进行降级处理（例如：≥6台并装时，Fm=0.75）。

3 若安装环境温度超过+35℃，必须根据提供的温度补偿表调整实际允许承载电流，防止因过热引发故障。

4 高海拔地区（>2000米）使用时，由于空气密度降低，绝缘性能下降，建议选用更高分断能力的产品，并注意额定电压会随海拔升高而相应减小。

5 不同频率的应用环境下，磁脱电流值会发生变化。例如，在400Hz系统中，磁脱电流将乘以系数1.5，因此需重新核算保护参数。

6 接线时务必确保连接牢固，拧紧力矩为2.8Nm，避免松动引起接触不良或发热。

7 对于直流系统（DC >125V），必须使用S200MDC系列专用直流断路器，不可用交流型替代。

8 维护期间，请先断开上级电源，再进行拆卸操作，避免带电作业带来的安全隐患。

9 本产品不适用于直接接地系统（IT系统）中的主保护，若需此类保护，应选择专为IT系统设计的RCD装置。
