3.5折

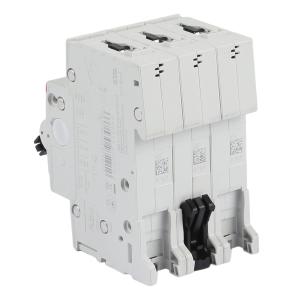

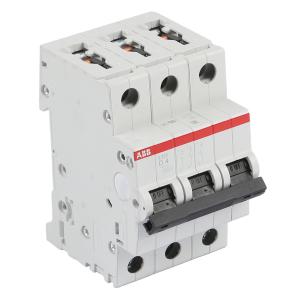

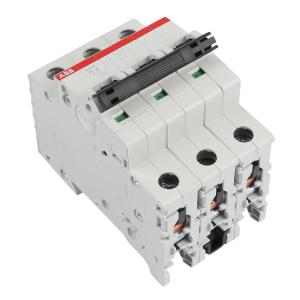

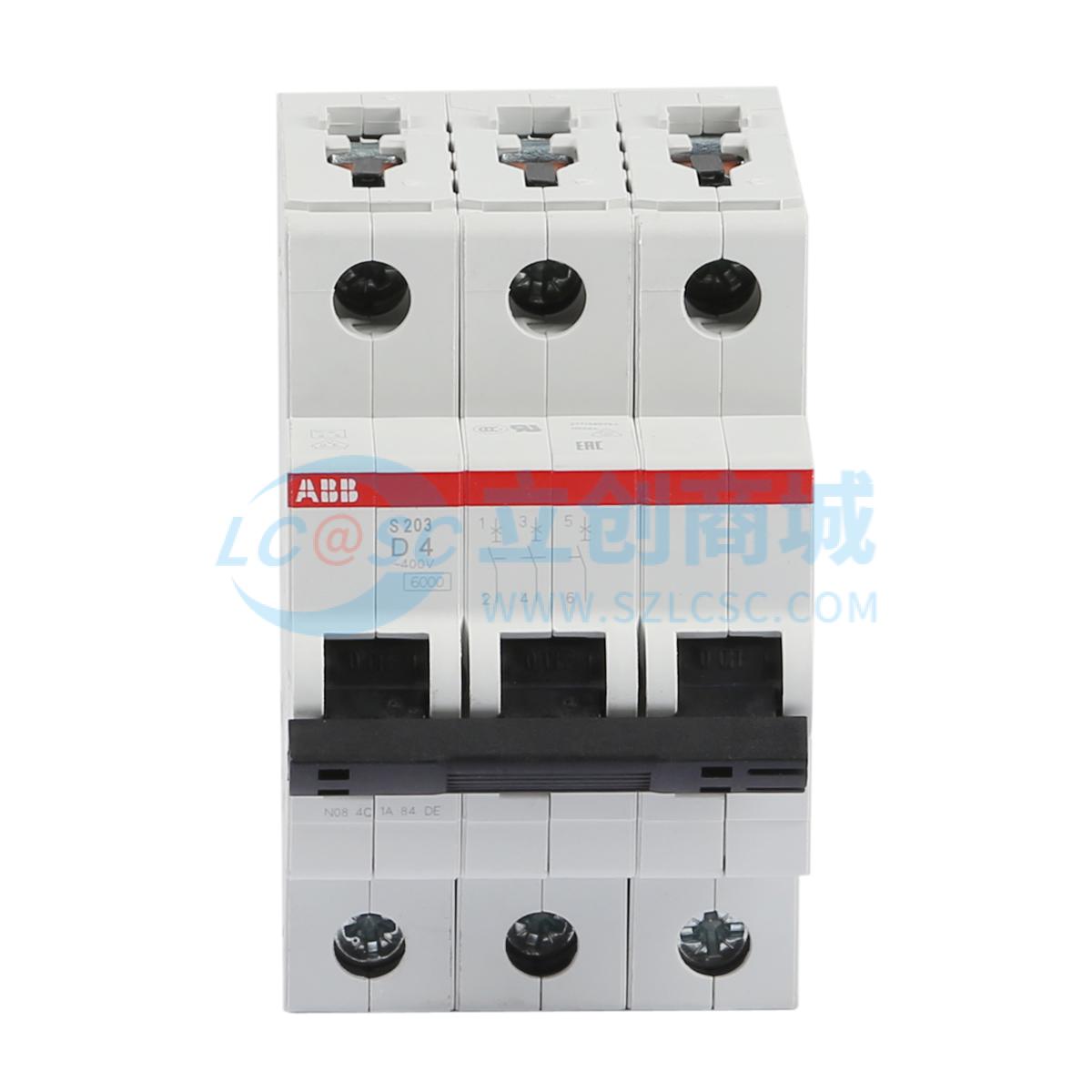

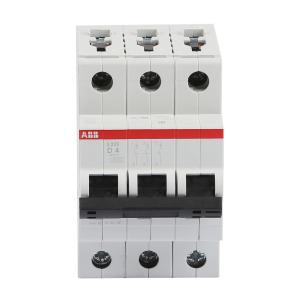

ABB 微型断路器 10113748

工业品

价格：￥60.984

原价：￥ 174.24

品牌名称: ABB
商品型号: S203-D4
商品编号: C5139049
商品毛重: 317克(g)

广东仓2

购买数量

个

(，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

ABB S203-D4微型断路器是一款高分断能力的微型断路器，具备以下核心特点：

1 高分断能力：额定极限短路分断能力（Icu）达到25kA，适用于工业及商业配电系统中可能出现的高短路电流场景，确保在故障时能可靠切断电路。

2 多种脱特性：支持B、C、D、K、Z等多种脱扣特性，可适应不同负载类型，如阻性负载、感性负载（电机）、电子设备等，提供精准保护。

3 宽电压范围：适用于交流230/400V和直流125V/250V系统，满足多种电气环境需求。

4 模块化设计：采用标准DIN导轨安装方式，便于集成到配电箱或控制柜中，实现模块化组网，提高布线效率与空间利用率。

5 双向柱型提升端子：上下均可接线，支持电缆和汇流排连接，简化安装过程，并有效防止误接线，提升安全性。

6 专利底部卡扣设计：无需螺丝刀即可快速拆卸，特别适合多极并联安装时对中间单元的维护操作，显著提升维护便捷性。

7 不带台肩结构：增加50%的接线空间，提高布线可视性和操作便利性。

8 环动式过欠压保护（ARVP）：部分型号具备自恢复式过欠压保护功能，可在电网电压异常时自动跳闸，待电压恢复正常后自动合闸，减少人工干预，保障供电连续性。

9 低内阻设计（M200M系列）：适用于计量回路，确保测量精度不受影响。

10 全球认证：符合IEC/EN 60898-1、GB 10963.1、UL489等国际标准，广泛应用于全球市场，尤其适合OEM客户。

使用场景 APPLICATIONS

ABB S203-D4微型断路器适用于以下典型场景：

1 工业配电系统：用于保护电机、变压器、变频器等大功率设备，其高分断能力和K特性使其特别适合电动机启动冲击电流较大的场合。

2 商业建筑配电：为照明、空调、电梯等负荷提供过载和短路保护，特别是C特性和D特性型号适用于常规商业用电场景。

3 住宅配电：B特性和C特性型号可用于家庭住宅的总进线或分支线路保护，确保人身和设备安全。

4 数据中心与关键设施：S200系列具备高可靠性，适用于对供电连续性要求高的场所，如数据中心、医院、机场等。

5 特殊应用：带有ARVP功能的型号适用于需要电压监控的场合，如住宅入户总开关，防止因电压波动导致的电器损坏。

6 直流系统：S200MDC系列专为直流系统设计，适用于太阳能逆变器、通信电源、电动汽车充电站等直流配电场景。

注意事项 PRECAUTIONS

在使用ABB S203-D4微型断路器时，请注意以下事项：

1 环确选型：根据实际负载类型选择合适的脱特性（B/C/D/K/Z），例如电机应选用K特性以承受启动电流，电子设备宜选用Z特性。

2 玟路电流校验：在安装前需确认系统最大短路电流不超过断路器的分断能力（25kA），否则可能造成无法有效切断故障电流。

3 玟环境温度影响：当环境温度高于30℃时，断路器的载流能力会下降，需参照技术手册中的降容曲线进行修正。

4 并联安装：若多个断路器并联安装，需考虑散热和电流分配问题，建议相邻器件之间留有足够间隙，并参考并装系数进行容量调整。

5 海拔高度：在海拔超过2000米的地区，空气密度降低会影响绝缘性能，需按规范降级使用，例如将额定电压降至原值的88.7%。

6 频率适应性：在非标准频率（如400Hz）系统中使用时，磁脱扣电流值会随频率升高而增大，需乘以相应系数（如400Hz时为1.5）。

7 安装方向：虽然可任意方向安装，但建议垂直安装以利于散热和观察状态。

8 接线规范：遵循端子扭矩要求（通常为2.8Nm），避免过紧或过松导致接触不良或螺钉断裂。

9 维护检查：定期检查触头磨损情况、端子连接是否牢固，以及指示灯状态是否正常。

规格书

放大查看下载PDF
