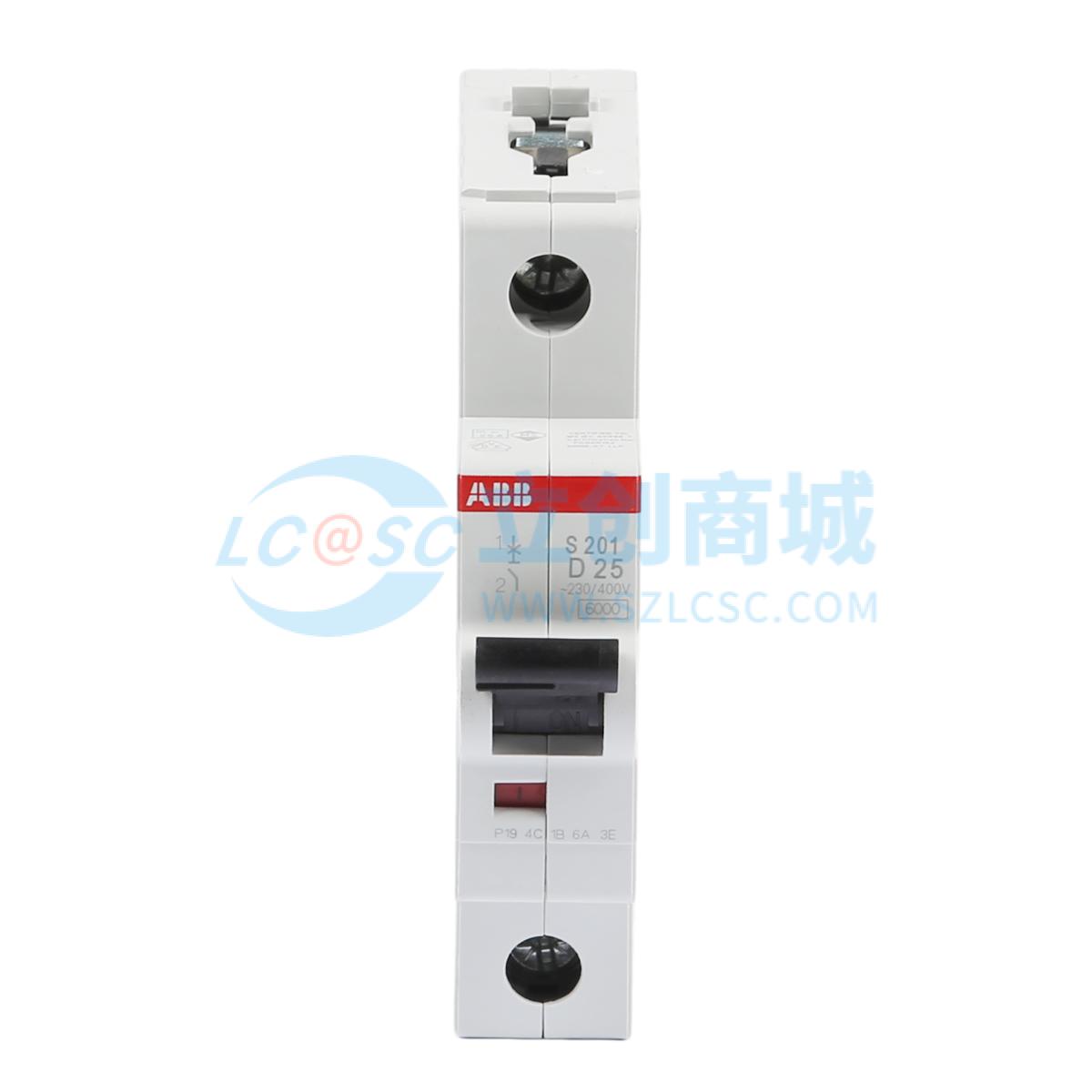

ABB 微型断路器 10113707
- 工业品
价格：￥37.4价格含税（税率13%）
- 品牌名称
- ABB
- 商品型号
- S201-D25
- 商品编号
- C5139046
- 商品毛重
113克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
ABB S201-D25微型断路器是一款高分断能力的终端配电保护设备，具备卓越的电气性能和安全特性。其主要特点包括：
1
**高分断能力**：额定极限短路分断能力（Icu）达到10kA，能够在极端短路情况下有效切断故障电流，确保系统安全。
2
**多种脱扣特性**：支持B、C、D、K、Z等多种脱扣特性，适用于不同负载类型，如阻性负载、感性负载、电动机及电子电路等，满足多样化应用需求。
3
**先进的端子设计**：采用双向柱型提升端子，支持上下接线，操作简便且具有误接线防护功能，提高安装安全性与效率。
4
**无台肩结构**：不带台肩设计，增加了50%的接线空间，提升布线灵活性与可视性，便于现场施工。
5
**快速拆卸机制**：配备专利底部安装卡，无需工具即可轻松拆卸，尤其在多极并装时可实现单个断路器的独立更换，大幅提升维护便捷性。
6
**全面的认证与标准符合性**：产品符合IEC/EN 60898-1、GB 10963.1等多项国际及国家标准，广泛适用于住宅、商业及工业配电系统。
7
**宽温工作范围**：可在-25℃至+55℃的环境温度下稳定运行，适应复杂工况。
8
**机械寿命长**：机械寿命高达20,000次，电气寿命超过10,000次（<32A），确保长期可靠运行。
9
**模块化设计**：支持导轨安装（DIN 35mm），可与其他ABB终端配电元件灵活组合，构建紧凑高效的配电系统。
10
**附加功能扩展**：支持辅助触头、信号触头、分励脱扣器、欠电压脱扣器等附件，实现远程监控与自动化控制。
使用场景 APPLICATIONS
该型号微型断路器适用于以下典型应用场景：
1
**住宅配电系统**：用于家庭用电回路的过载与短路保护，特别适合照明、插座、空调等常用电器的分支线路。
2
**商业建筑配电**：适用于商场、办公楼、酒店等场所的照明、办公设备及公共设施供电回路。
3
**工业控制系统**：为工厂中的小型电机、控制柜、仪表电源等提供可靠的过流保护，尤其适合K特性用于电动机启动冲击电流较大的场合。
4
**数据中心与通信设备**：配合直流型变体（S200MDC）或专用直流断路器，用于电信、服务器机房等关键设施的电源保护。
5
**新能源系统**：可用于光伏逆变器输出侧、储能系统交流侧等需要高分断能力保护的场景。
6
**智能楼宇与自动化系统**：通过集成辅助触头或电动操作装置，实现状态反馈与远程操控，适用于楼宇自控系统。
7
**应急照明与消防系统**：在消防负荷回路中，选用K特性断路器可避免因电动机启动导致的误跳闸。
注意事项 PRECAUTIONS
在选型与使用过程中需注意以下事项：
1
**环境温度影响**：当环境温度高于30℃时，需根据温度修正系数降低额定电流使用。例如，在40℃环境下，S201-D25的实际载流能力约为19.5A（参考表格数据）。若连续并排安装多个断路器，还需考虑散热影响，按并装数量进行容量折减。
2
**海拔高度限制**：标准产品适用于海拔不超过2000米的地区。若应用于更高海拔区域（>2000m），需考虑空气密度下降导致的绝缘性能下降，建议选择更高分断能力的产品或咨询厂商调整参数。
3
**电源频率适配**：在非标准频率（如400Hz）系统中使用时，磁脱扣电流值会随频率变化而改变，需乘以相应系数H（例如400Hz时H=1.5），计算实际动作电流。
4
**直流系统匹配**：本产品为交流型，不能直接用于直流系统。若需直流保护，请选用S200MDC系列直流专用断路器。
5
**安装规范要求**：必须安装于DIN 35mm导轨上，安装位置应保持水平，避免倾斜影响机械寿命。接线时务必确保拧紧力矩符合规格（通常为2.0-2.8Nm），防止松动引发接触不良。
6
**附件兼容性**：虽然支持多种附件，但部分型号可能对附件安装顺序有特定要求，例如混用S2C-H6R与S2C-S**R时，S2C-H6R需安装在左侧，否则可能导致功能异常。
7
**避免误动作**：对于含电容、滤波器或变频器的敏感负载，建议选用AP-R型（抗瞬态干扰型）断路器，以减少因启动瞬间脉冲电流引起的误跳闸现象。
8
**定期测试维护**：建议每年进行一次手动脱扣试验，确认断路器动作正常；同时检查接线端子是否氧化或松动，确保长期安全运行。
