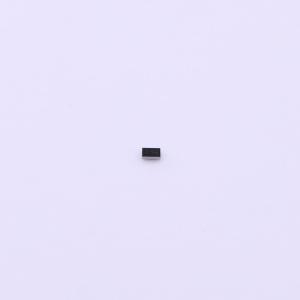

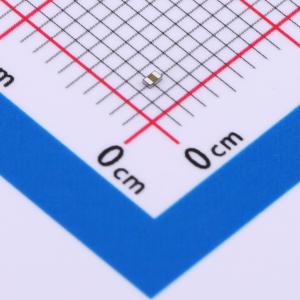

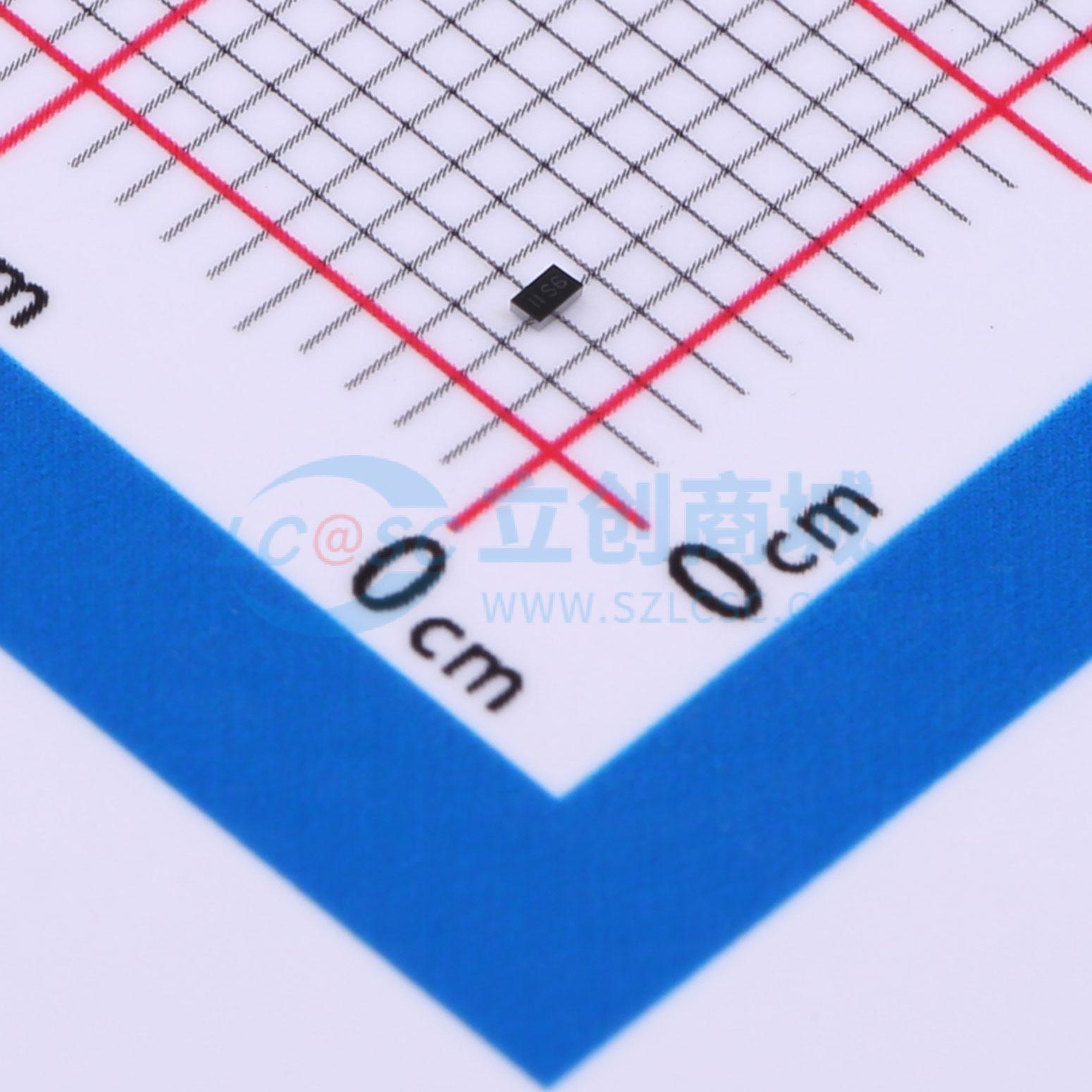

温馨提醒：图片仅供参考，商品以实物为准
PTVS5V0Z1BSCYL
双向TVS 5V截止 峰值浪涌电流：60A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用超小型无引脚DSN1006 - 2 (SOD993B)表面贴装器件(SMD)封装的瞬态电压抑制器，旨在保护单条线路免受高浪涌电流和其他瞬态影响。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PTVS5V0Z1BSCYL
- 商品编号
- C553447
- 商品封装
- SOD-993B
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 175pF |
商品概述
采用超小型无引脚DSN1006 - 2（SOD993B）表面贴装器件（SMD）封装的瞬态电压抑制器，旨在保护单条线路免受高浪涌电流和其他瞬态影响。
商品特性
- 单线路双向ESD保护
- 极高的浪涌耐受能力；8 / 20 μs脉冲下IPPM = 71 A（实测）
- 极低的钳位电压：8 / 20 μs脉冲、60 A电流时，典型VCL = 12 V
- 高达30 kV的ESD保护
应用领域
-电源和电池线路的浪涌保护-音频接口-便携式通信、消费和计算设备
