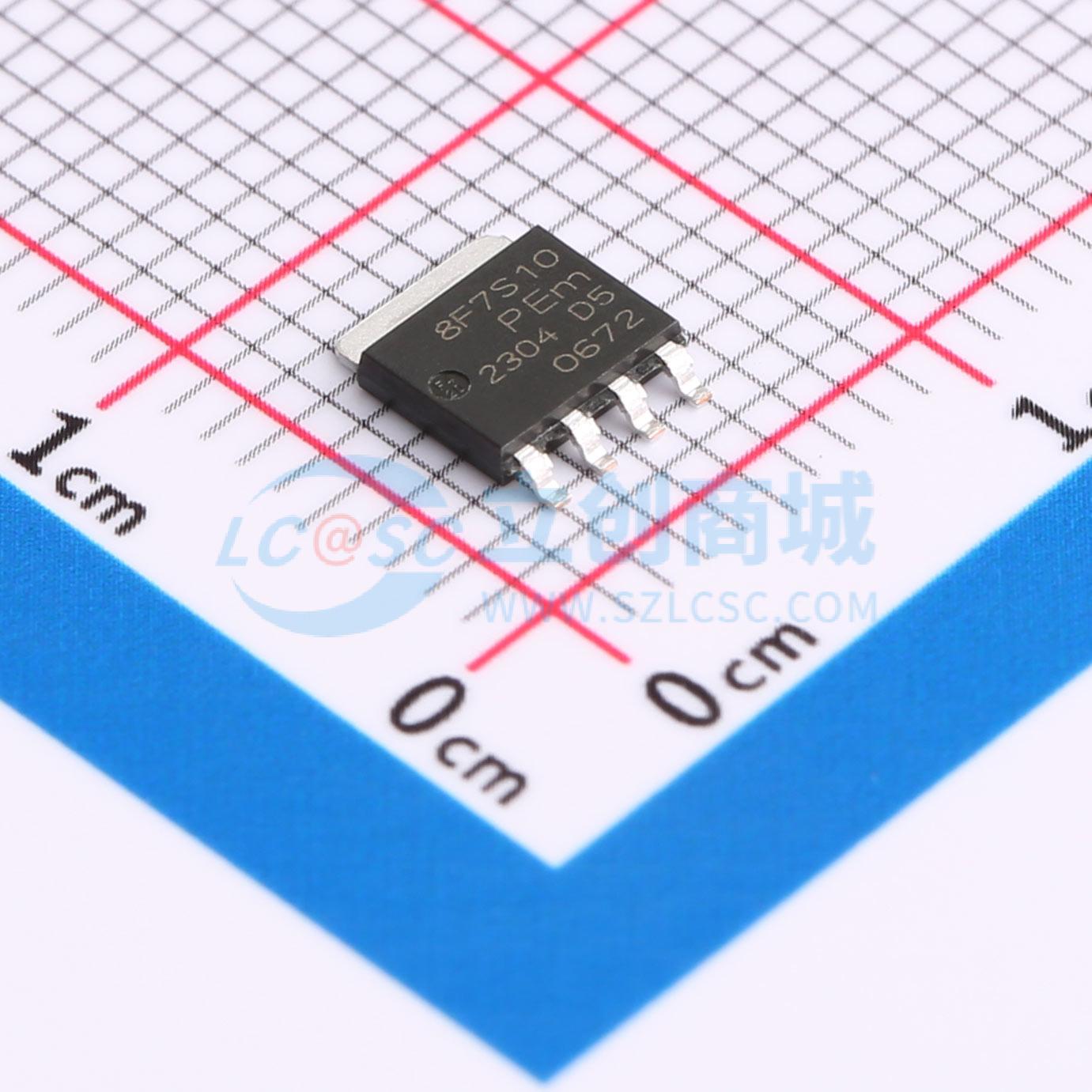

温馨提醒：图片仅供参考，商品以实物为准
PSMN8R7-100YSFX
1个N沟道 耐压:100V 电流:90A
- 描述
- NextPower 100 V 标准电平栅极驱动 MOSFET。可在 175℃ 环境下正常工作，适用于工业和消费类应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN8R7-100YSFX
- 商品编号
- C553343
- 商品封装
- LFPAK56(PowerSO-8)
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 14mΩ | |
| 耗散功率(Pd) | 198W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 38.5nC@10V | |
| 输入电容(Ciss) | 2.758nF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NextPower 100 V 标准电平栅极驱动 MOSFET。符合 175 °C 标准，推荐用于工业和消费类应用。
商品特性
- 低反向恢复电荷 (Qrr),实现更高效率和更低尖峰
- 符合 175 °C 标准
- 低品质因数 (QG × RD Son),适用于高效开关应用
- 高雪崩能量额定值 (Eas)
- 雪崩额定并经过 100% 测试
- 无卤且符合 RoHS 标准的 LFPAK56 封装
- 可波峰焊的 LFPAK56 封装
应用领域
-AC-DC 和 DC-DC 同步整流器-无刷直流 (BLDC) 电机控制-USB-PD 和移动快速充电适配器-LED 照明-全桥和半桥应用-反激式和谐振拓扑
