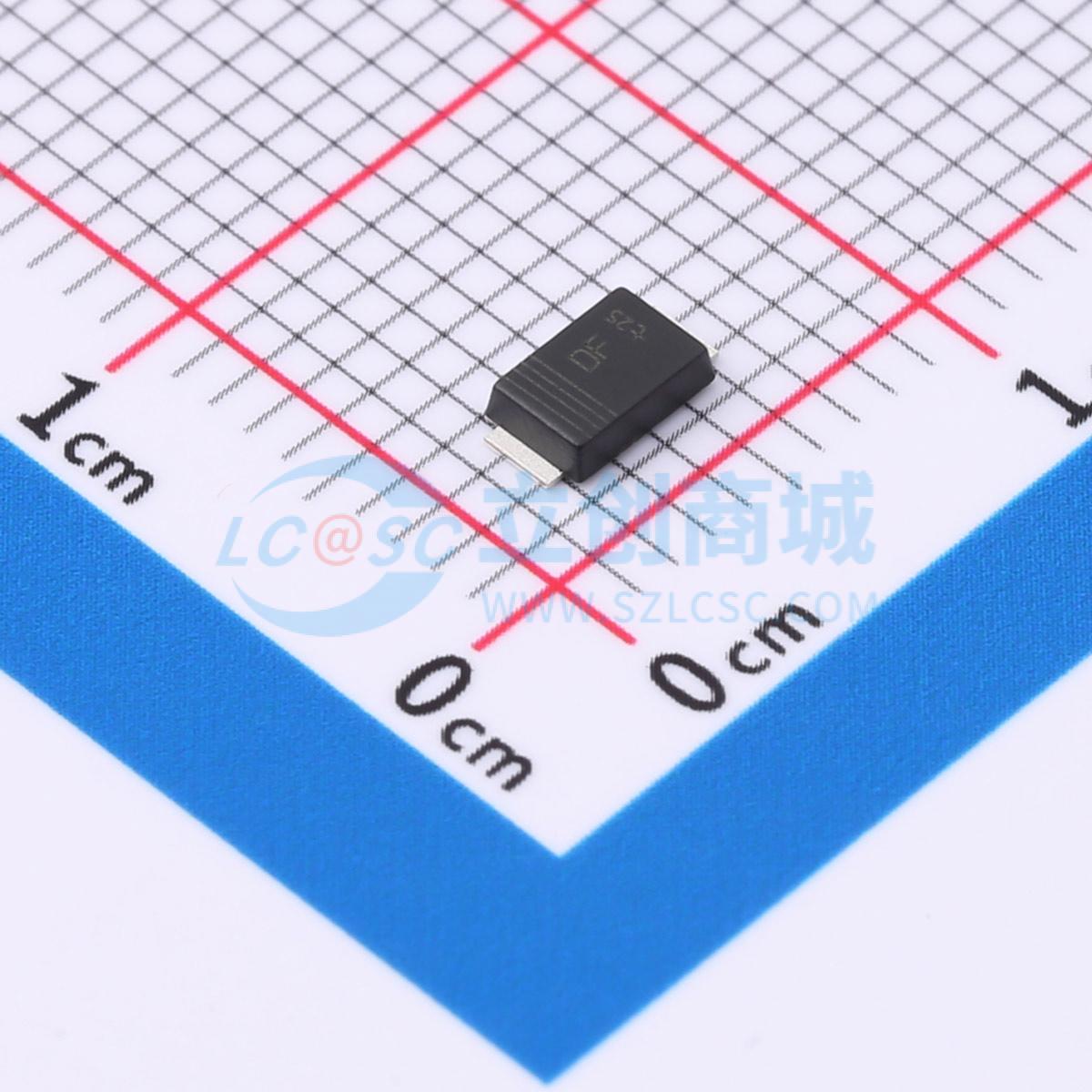

温馨提醒：图片仅供参考，商品以实物为准
PNE20020EPX
耐压:200V 电流:2A 反向恢复时间：10ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高功率密度，采用高效平面技术的超快恢复整流器，封装在小型扁平引脚CFP5 (SOD128) 表面贴装器件 (SMD) 塑料封装中。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PNE20020EPX
- 商品编号
- C547304
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 880mV@2A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA@200V | |
| 反向恢复时间(Trr) | 10ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
高功率密度、超快速恢复整流器，采用高效平面技术，封装于小型扁平引脚CFP5（SOD128）表面贴装器件（SMD）塑料封装中。
商品特性
- 反向电压VR ≤ 200V
- 正向电流IF ≤ 2A
- 开关时间trr ≤ 25 ns
- 铂掺杂寿命控制
- 低电感
- 小型扁平引脚SMD塑料封装
- 封装高度典型值1 mm
- 由于采用夹焊技术，具有高功率能力
- 平面芯片设计
- 适用于回流焊和波峰焊
应用领域
- 通用整流
- 反极性保护
- 超快速开关
- 续流应用
