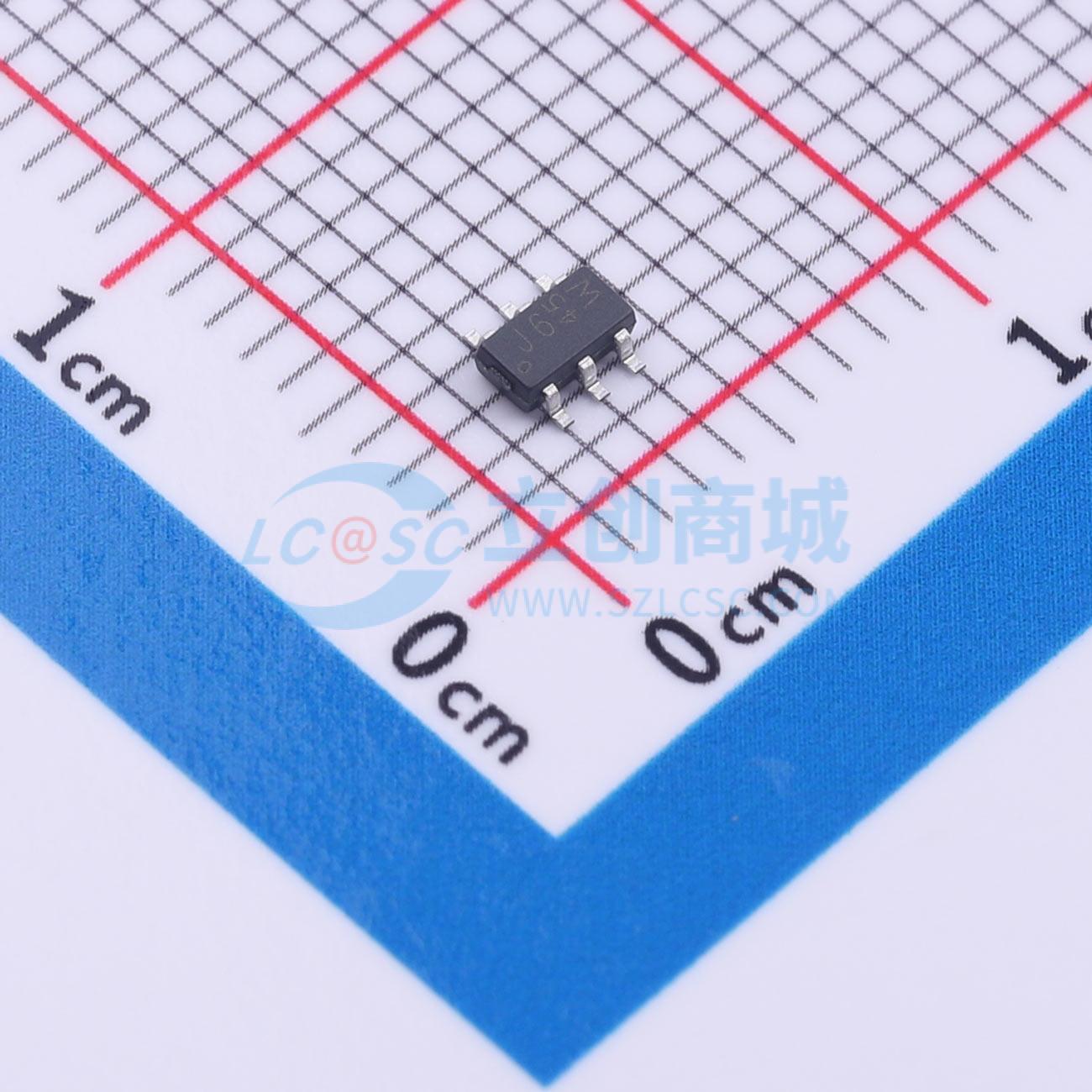

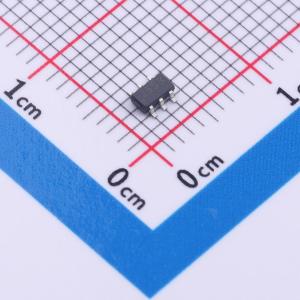

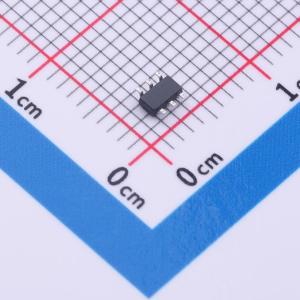

温馨提醒：图片仅供参考，商品以实物为准
PMN230ENEAX
1个N沟道 耐压:60V 电流:1.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMN230ENEAX
- 商品编号
- C552969
- 商品封装
- SOT-457
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 1.8A | |
| 导通电阻(RDS(on)) | 222mΩ@10V,1.8A | |
| 耗散功率(Pd) | 625mW；5.4W | |
| 阈值电压(Vgs(th)) | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.8nC@10V | |
| 输入电容(Ciss) | 110pF@30V | |
| 反向传输电容(Crss) | 11pF@30V | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 16pF |
商品概述
采用沟槽MOSFET技术、采用小型SOT457（SC-74）表面贴装器件（SMD）塑料封装的N沟道增强型场效应晶体管（FET）。
商品特性
- 逻辑电平兼容
- 扩展温度范围Tj = 175°C
- 沟槽MOSFET技术
- 静电放电（ESD）保护>2 kV HBM（H2类）
- 通过AEC-Q101认证
应用领域
- 继电器驱动器
- 高速线路驱动器
- 低端负载开关
- 开关电路
