温馨提醒：图片仅供参考，商品以实物为准

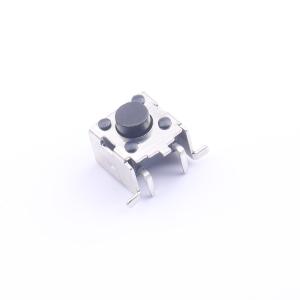

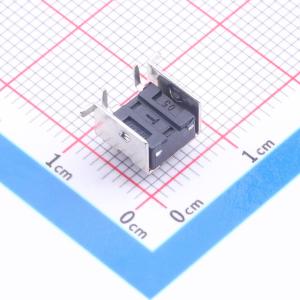

FG-TC-06H-01-5H
TC-06H-01-5H 6*6*5H贴片式支架细2#250G复银簧片编带
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TC-06H-01-5H 6*6*5H贴片式支架细2#250G复银簧片编带
- 品牌名称
- FG(富港)
- 商品型号
- FG-TC-06H-01-5H
- 商品编号
- C54141277
- 商品封装
- SMD-4P,7.5x7.4mm
- 包装方式
- 编带
- 商品毛重
- 1.0326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 轻触开关 | |
| 电路结构 | 单刀单掷-常开 | |
| 按钮形状 | 圆形按钮 | |
| 作用力 | 2.5N | |
| 安装方式 | 卧贴 | |
| 开关长度 | 7.5mm | |
| 开关宽度 | 7.4mm | |
| 开关高度 | 5mm |
| 属性 | 参数值 | |
|---|---|---|
| 带支架 | 不带支架 | |
| 触点电流 | 50mA | |
| 额定电压 | 12V | |
| 按钮/盖帽颜色 | 黑色 | |
| 引脚样式 | SMD接片 | |
| 工作寿命 | 10万次 | |
| 工作温度 | -25℃~+85℃ |
商品概述
- 工作温度为 -25~+85℃
- 额定负荷为 DC 12V 50mA
- 接触电阻 ≤50mΩ
- 绝缘电阻 ≥100MΩ
- 耐压为 AC 250V(50Hz)/min
- 动作力为 250g±50g
- 使用寿命为 100000 次
- 10 个边孔的累计公差不能超过 ±0.2mm
- 材料规格为 PS 白色抗静电，厚度 0.40mm
- 13 英寸卷轮卷装长度为 6.53 米，零件包装长度为 6 米
- 13 英寸卷轮包装零件总颗数为 544 颗，实际包装零件颗数为 500 颗
- 所有尺寸设计参照 EIA - 481 - D - 2008
- 载带在 250mm 长度以内最大弯曲度不超过 1mm
