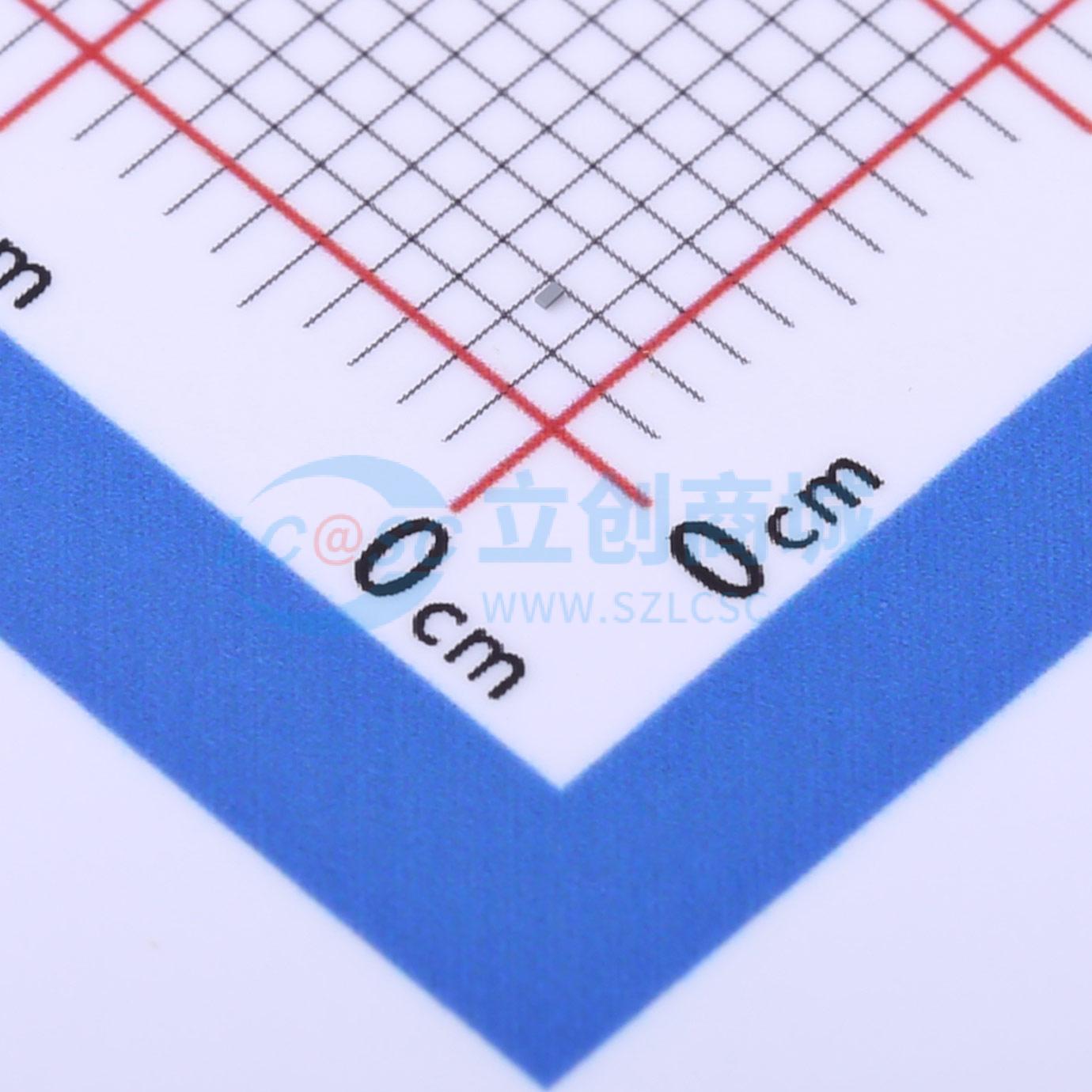

温馨提醒：图片仅供参考，商品以实物为准
PESD5V5V1BCSNYL
双向ESD 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用无引脚超小型DSN0402B - 2（SOD992B）表面贴装器件（SMD）封装的极对称双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V5V1BCSNYL
- 商品编号
- C552598
- 商品封装
- DSN0402B
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10.2V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8.6pF |
商品概述
采用无引脚超小型DSN0402B - 2（SOD992B）表面贴装器件（SMD）封装的极对称双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 极低的二极管电容Cd = 8.6 pF
- 极低的钳位电压，可保护敏感的I/O接口
- 接地保护路径电感极低
- 依据IEC 61000 - 4 - 2标准，ESD保护能力高达±25 kV
- 无引脚超小型SMD封装
应用领域
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
