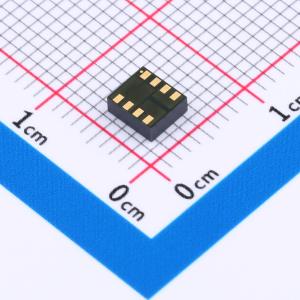

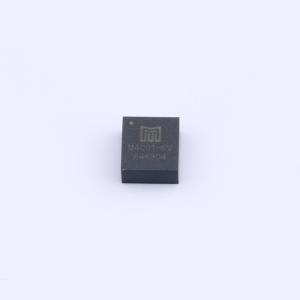

M4001DLCC-5V

输入4.5V-48V,可输出正负压,集成电感降压型电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入4.5V~48V,正压输出0.8V~98%VIN(默认输出5V),电流700mA;负压输出-0.8V~-15V,电流400mA。开关频率1.7MHz,轻载高效模式
品牌名称: iModule(沃芯)
商品型号: M4001DLCC-5V
商品编号: C5129307
商品封装: LGA-8(4x4.5)
包装方式: 编带
商品毛重: 0.16克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

M4001是一款采用LGA - 8封装的0.7A完全集成式电源模块，内置降压开关模式电源系统级芯片（Power SoC），集成了功率MOSFET、电感器和输入去耦电容。输入电压范围为4.5V至48V，开关频率固定在1.6MHz。 M4001采用峰值电流控制模式，可实现高效率。它在轻载时工作于省电模式（PSM），并支持高占空比以实现低压差。此外，M4001适用于负输出应用。 M4001具备完善的保护功能，可指示故障，包括过载打嗝保护和过温关断保护。

商品特性

宽输入电压范围：4.5V至48V
正输出：输入电压范围为4.5V至48V
负输出：VIN ≥ 4.5V；VIN + |VOUT| ≤ 48V
输出电压：正输出：输出电压范围为1V至25V；负输出：输出电压范围为−1V至−15V
0.7A连续输出电流，1A峰值输出电流。正输出：0.7A连续输出电流，1A峰值输出电流；负输出：(0.7×VIN)/(VIN + |VOUT|) A
峰值电流控制模式
1.6MHz开关频率
轻载时采用省电模式（PSM）
低压差时支持高占空比运行
预偏置启动
内部软启动
结温范围：- 40℃至125℃
逐周期输出电流限制保护
短路和过载保护采用打嗝模式
热关断保护
LGA - 8（4.0mm×4.5mm×1.68mm）封装
无铅，符合RoHS标准

应用领域

功率计
工业与医疗系统
电动工具

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	166uA
	开关管(内置/外置)	内置
	输出类型	固定

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~48V
	输出电压	5V
	输出电流	700mA
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)
