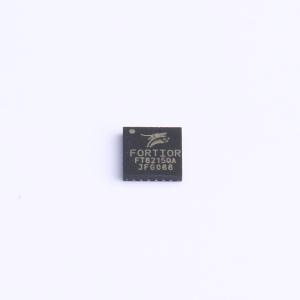

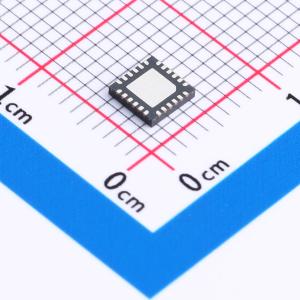

FT8215QA
三相内置MOS直流无刷马达控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高度集成，外围元器件少，电机噪声低，转矩脉动小。GUI可配置客户电机参数、启动和调速方式，并储存在内置的EEPROM。调速接口可选择模拟电压、PWM、I²C、CLOCK调节电机转速。应用：落地扇
- 品牌名称
- Fortior Tech(峰岹)
- 商品型号
- FT8215QA
- 商品编号
- C5128842
- 商品封装
- QFN-24(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~27V | |
| 导通电阻 | 250mΩ | |
| 静态电流(Iq) | 36uA；36uA | |
| 接口类型 | I2C | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 软开关；马达卡锁保护；马达转速指示 |
商品概述
FT8215QA是一款三相内置MOSFET的无传感器磁场定向控制直流无刷电机驱动集成电路。该芯片集成度高，外围元件需求少，可实现低电机噪声和小的转矩脉动。通过图形用户界面可配置客户电机参数、启动及调速方式，并将配置存储于内置EEPROM中。调速接口支持模拟电压、PWM、I²C和CLOCK信号。集成了转速指示功能，可通过FG引脚或I²C接口实时读取电机转速。控制模式可选择恒转速、恒电流或电压环控制。芯片集成了过流、欠压、过温、堵转、缺相等多种保护功能，睡眠电流为40μA。
商品特性
- 支持无传感器磁场定向控制
- 内置驱动MOSFET
- 支持恒转速、恒电流及电压环控制模式
- 支持模拟电压、PWM、I²C、CLOCK调速
- 提供I²C接口用于电机控制和状态回读
- 支持初始位置检测
- 支持顺逆风检测
- 支持软启动和软关断
- 内置EEPROM
- 支持可配置的多段速度曲线
- 集成过流、欠压、过温、堵转、缺相等多种保护功能
- 支持正反转自由切换
- 支持FG和RD输出
应用领域
- 落地扇
- 散热风扇
