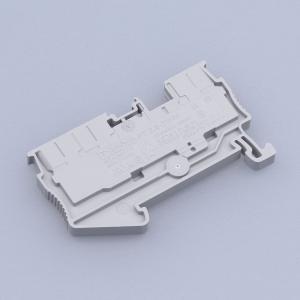

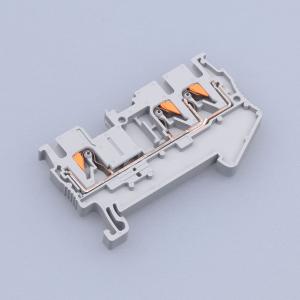

Phoenix Contact(菲尼克斯)端子及附件PT 2,5-TWIN

工业品

价格：￥1.8966

原价：￥ 3.27

品牌名称: Phoenix Contact(菲尼克斯)
商品型号: PT 2,5-TWIN
商品编号: C5128793
商品毛重: 7.06克(g)

广东仓3

购买数量

只

(50只/盒，最小起订量1只，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为Phoenix Contact（菲尼克斯）品牌的PT 2,5-TWIN穿孔式端子排，采用推入式连接技术，无需工具即可完成导线连接，适用于带接线端子的实心或绞合导线。

2 支持最大额定电压800V、额定电流24A（2.5mm²导线），最大负载电流可达28A（4mm²导线），满足高负载工况下的电气性能要求。

3 具备双功能测试轴设计，提供额外的测试连接点，便于现场调试与维护。

4 符合IEC 60947-7-1标准，支持导线截面积范围0.14 mm²至4 mm²（AWG 26-12），可接入带或不带绝缘套管的压接端子。

5 采用PA（聚酰胺）绝缘材料，UL 94 V0阻燃等级，具备良好的耐热性和机械强度。

6 通过DIN EN 50155和DIN EN 45545-2等铁路行业认证，适用于轨道交通设备中的电气连接系统。

7 满足多种环境测试要求：包括振动、冲击、温度循环、耐火性等，确保在恶劣工业环境中长期稳定运行。

8 支持NS 35/7.5和NS 35/15标准导轨安装，宽度5.2mm，结构紧凑，适合空间受限的应用场景。

9 提供多种配套附件，如跳线桥、端盖、标记条、测试插头等，实现灵活布线与标识管理。

10 产品符合RoHS环保标准，无有害物质超标，适用于绿色制造与可持续应用。

使用场景 APPLICATIONS

1 广泛应用于铁路运输设备中的电气控制系统，如机车、动车组、地铁车辆等，满足其对电气安全、防火阻燃及抗振性的严苛要求。

2 适用于工业自动化领域，如机床、生产线控制柜、配电箱等需要高可靠性连接的场合。

3 可用于过程工业中的仪表控制系统，尤其在存在振动或频繁启停的环境中表现稳定。

4 适用于建筑电气系统中，如楼宇自动化、照明控制、消防报警等需要模块化接线的场景。

5 配合PLC系统（如西门子S7系列）使用时，可通过VIP前适配器实现快速电源连接，提升安装效率。

6 适合需要频繁维护或扩展的电气柜内部接线，因其推入式连接方式可减少拆装时间，提高运维效率。

注意事项 PRECAUTIONS

1 安装前请确认导线规格是否在允许范围内（0.14 mm² - 4 mm²），避免因导线过粗或过细导致接触不良或损坏端子。

2 推入式连接需确保导线已正确剥皮（建议剥皮长度8-10mm），并插入到位直至听到“咔嗒”声，表示连接完成。

3 若使用带绝缘套管的压接端子，请确认其尺寸与端子槽位匹配，避免卡滞或脱落。

4 在高振动环境下使用时，建议配合防松装置或固定夹具，防止连接松动。

5 本产品为非屏蔽型，若用于强电磁干扰环境，需结合屏蔽电缆与接地措施以保障信号完整性。

6 使用过程中应避免超过额定电压800V或额定电流24A，否则可能导致过热或绝缘失效。

7 安装于封闭电气柜内时，需保证良好通风，防止长时间工作导致温升过高。

8 建议定期检查连接状态，特别是在高温、高湿或腐蚀性环境中，及时清理积尘或氧化物。

9 不得擅自修改端子结构或进行非标准接线操作，以免影响电气安全与产品寿命。

10 请根据实际需求选择合适的端盖、跳线桥、标记条等附件，以优化布线布局与识别效率。
