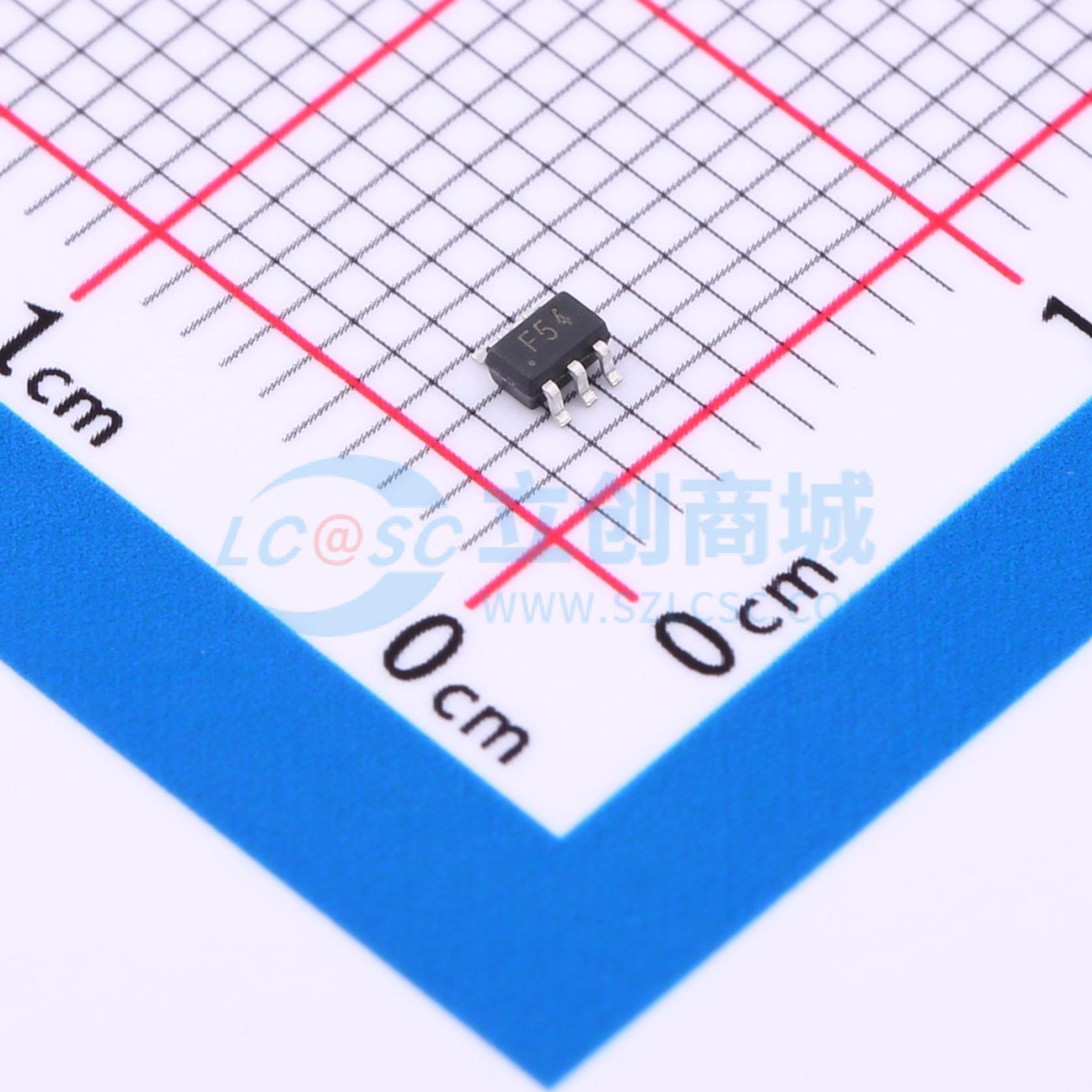

温馨提醒：图片仅供参考，商品以实物为准

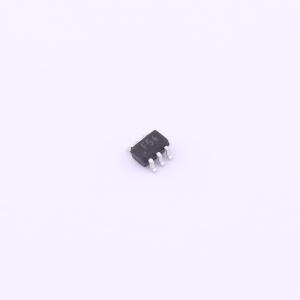

SMF05C
单向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMF05C是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容（I/O到I/O）仅为0.20pF。SMF05C旨在保护对寄生敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SMF05C采用小型SOT - 363封装。每个SMF05C器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性等综合特性，使SMF05C非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SMF05C的低钳位电压可确保受保护IC承受的应力最小。
- 品牌名称
- KUU
- 商品型号
- SMF05C
- 商品编号
- C5128776
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
