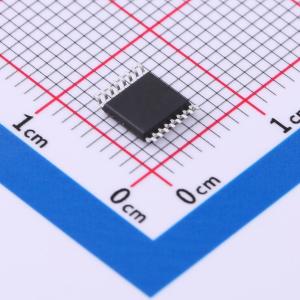

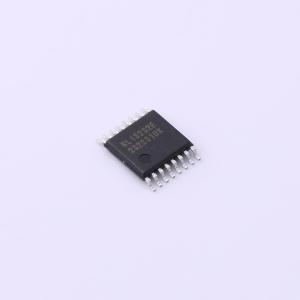

温馨提醒：图片仅供参考，商品以实物为准

BL13232ETS

3V至5.5V，250kbps RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该芯片包含两个驱动器、两个接收器和一个双电荷泵电路，具有±12kV IEC 61000-4-2接触放电ESD保护。
品牌名称: BL(上海贝岭)
商品型号: BL13232ETS
商品编号: C5128657
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

BL13232E由两个驱动器、两个接收器和一个双电荷泵电路组成，具备±12 kV IEC 61000-4-2接触放电静电放电（ESD）保护功能。 BL13232E符合TIA/EIA-232-F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许该器件通过单一3V至5.5V电源供电运行。该器件的数据信号传输速率最高可达250 kbps。 BL13232E提供SOP16和TSSOP16封装。

商品特性

RS-232总线引脚具备ESD保护
±12 kV（IEC61000-4-2，接触放电）
±15 kV（IEC61000-4-2，空气间隙放电）
符合TIA/EIA-232-F标准要求
宽电源电压范围：单+3V至+5.5V
最高运行速率可达250 kbps
两个驱动器和两个接收器
外部电容：4×0.1 μF
3.3V电源可接受5V逻辑输入

应用领域

电池供电设备
工业人机界面
笔记本电脑、计算机
打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±12kV
	有无电荷泵	有
	工作温度	-40℃~+125℃
	静态电流	1.5mA
