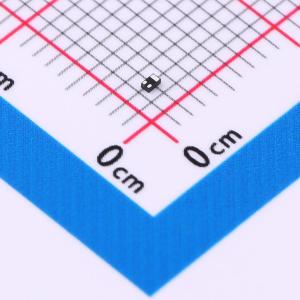

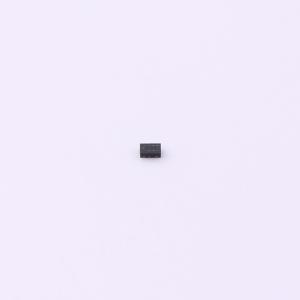

温馨提醒：图片仅供参考，商品以实物为准
PDTC123YMB,315
NPN 50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NPN 电阻型晶体管（RET），采用无铅超小型 DFN1006B-3（SOT883B）表面贴装器件（SMD）塑料封装。PNP 互补型号：PDTA123YMB。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTC123YMB,315
- 商品编号
- C552188
- 商品封装
- SOT-883-3
- 包装方式
- 编带
- 商品毛重
- 0.00818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 250mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 35@5mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 射基极击穿电压(Vebo) | 5V | |
| 最小输入电压(VI(on)) | 2.5V@20mA,0.3V | |
| 最大输入电压(VI(off)) | 300mV@100uA,5V | |
| 输入电阻 | 2.2kΩ | |
| 电阻比率 | 5.5 | |
| 工作温度 | -65℃~+150℃ |
商品概述
采用无引脚超小型DFN1006B - 3（SOT883B）表面贴装器件（SMD）塑料封装的NPN带电阻晶体管（RET）。 PNP互补型号：PDTA123YMB。
商品特性
- 输出电流能力达100 mA
- 减少元件数量
- 内置偏置电阻
- 降低贴片成本
- 简化电路设计
- 通过AEC - Q101认证
- 无引脚超小型SMD塑料封装
- 封装高度低至0.37 mm
应用领域
- 低电流外设驱动器
- 控制IC输入
- 在数字应用中替代通用晶体管
- 移动应用
