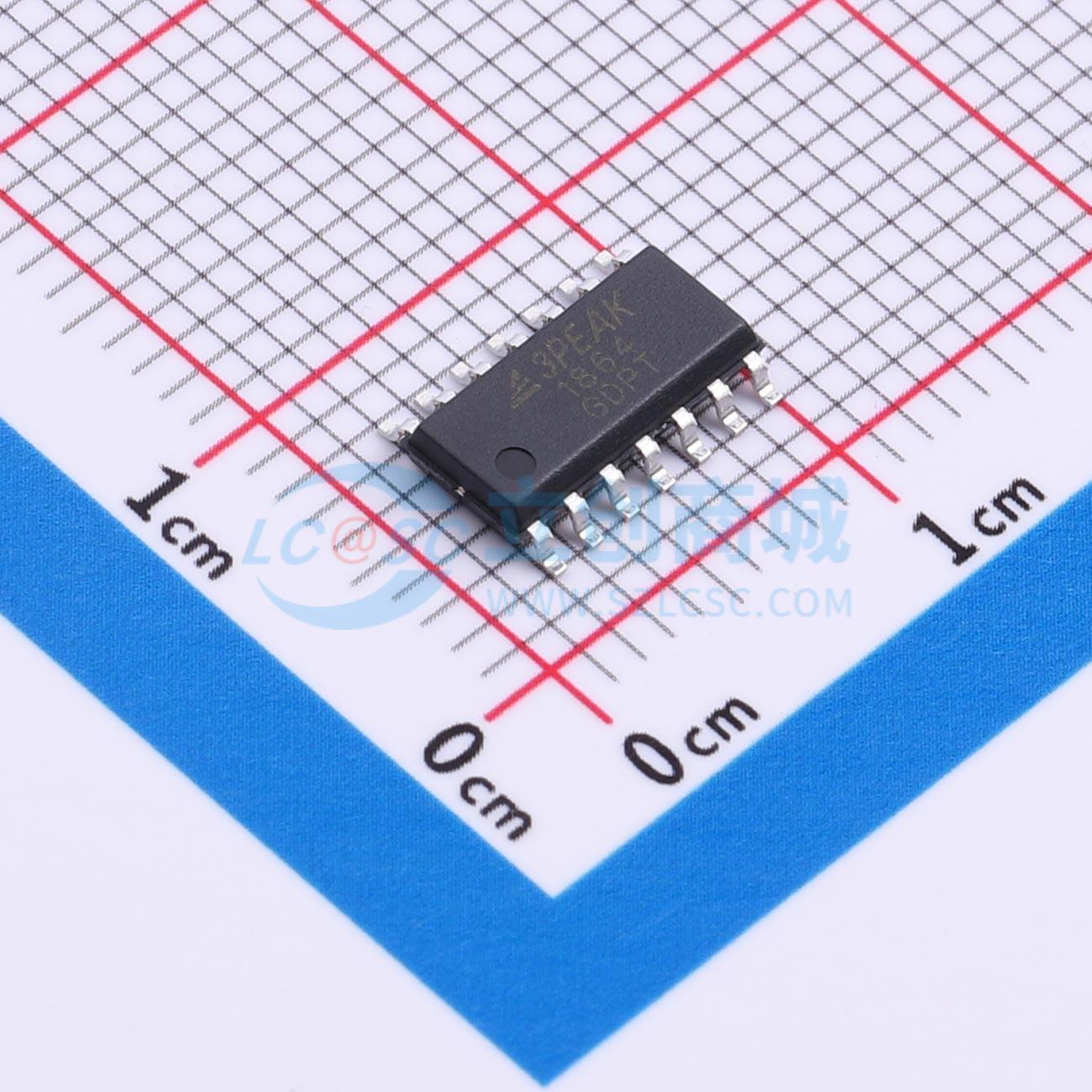

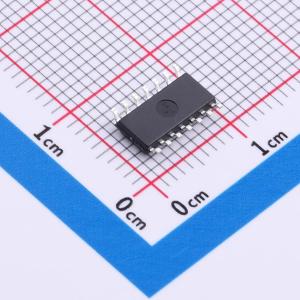

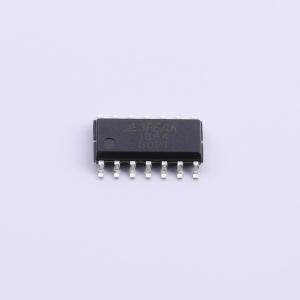

TPA1864-SR
TPA1864-SR
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1864-SR
- 商品编号
- C5127817
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.1745克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 30uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 压摆率(SR) | 12V/us | |
| 输入偏置电流(Ib) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V |
商品概述
TPA186X系列放大器是最新的高电源电压放大器，具有15μV的低失调、低噪声和稳定的高频响应。它们采用了专有和专利设计技术，在每个放大器仅消耗2000nA静态电流的情况下，实现了出色的交流性能，带宽为12MHz，压摆率为12V/μs，且失真低。输入共模电压范围扩展至V-，输出摆幅为轨到轨。 TPA186X具备过温保护功能，以确保芯片安全。当管芯温度达到约170℃时，TPA186X的输出将进入高阻抗状态；当管芯温度降至约150℃时，将恢复功能。该产品的电源温度系数非常小，有助于温度敏感型应用。
商品特性
- 电源电压：4.5V至36V
- 失调电压：±30μV
- 最大差分输入电压范围至电源轨，可作为比较器输入，输入轨到 -Vs，轨到轨输出
- 驱动任何容性负载
- 带宽：6MHz，压摆率：5V/μs
- 出色的电磁干扰抑制性能：1GHz时为85dB
- 过温保护
- 低噪声：1kHz时为8nV/√Hz
- 2KV HBM、1KV CDM、500mA闩锁
- 工作温度范围： -40℃至125℃
应用领域
- 仪器仪表
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 电机控制
- 工业控制
