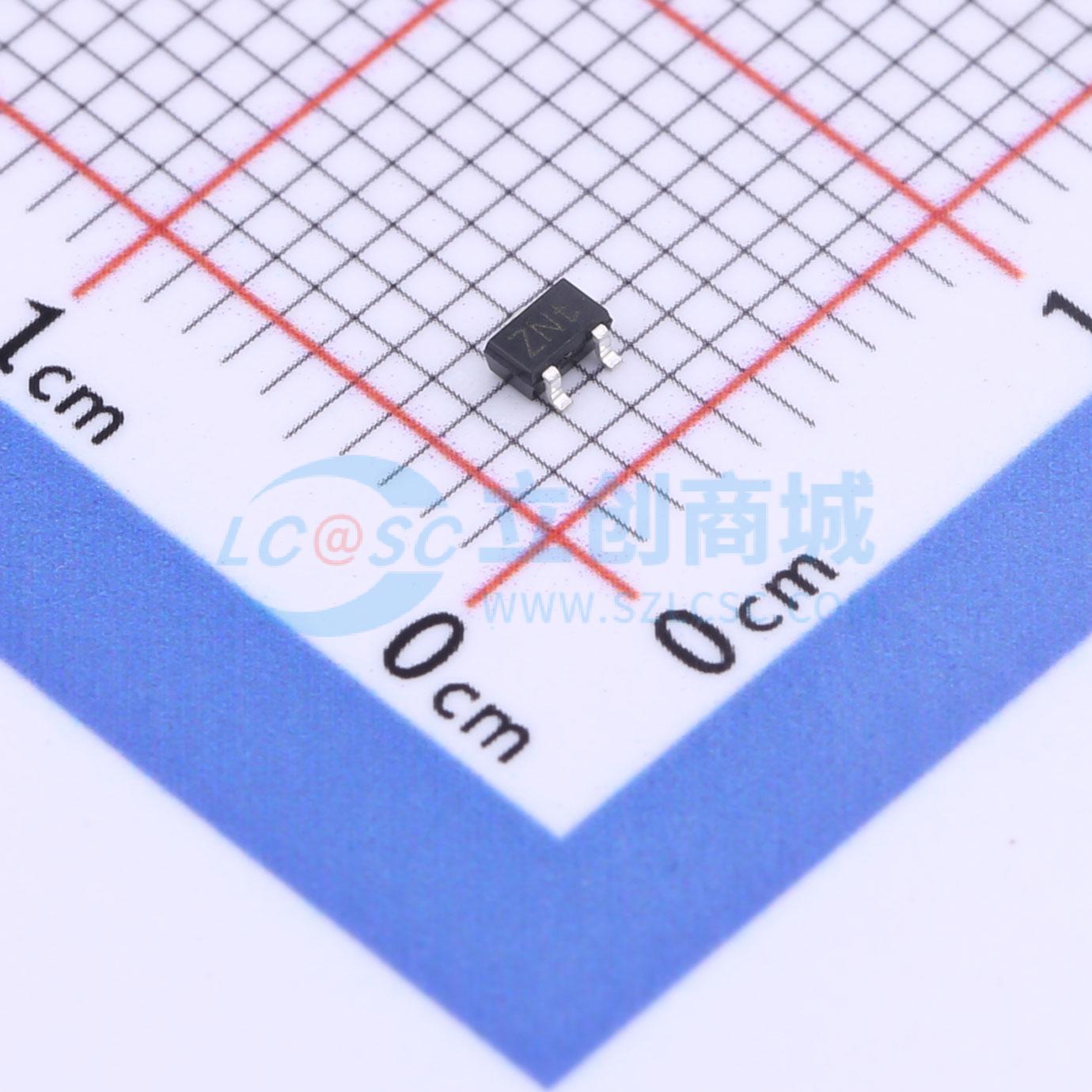

温馨提醒：图片仅供参考，商品以实物为准
PDTB114EUX
500 mA, 50 V PNP 带电阻晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PNP带电阻晶体管（RET）系列，采用非常小的SOT323（SC-70）表面贴装塑料封装。输出电流能力为500mA，电阻比容差±10%，内置偏置电阻，符合AEC-Q101标准，简化电路设计，适用于高达175°C的高温应用，并减少元件数量。非常适合用于开关负载和IC输入控制，在数字应用中作为BC807或BC817系列晶体管的成本节约替代品。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTB114EUX
- 商品编号
- C552131
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 425mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 70 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1V | |
| 最大输入电压(VI(off)) | 600mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+175℃ | |
| 集射极饱和电压(VCE(sat)) | 100mV | |
| 特征频率(fT) | 140MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用超小型SOT323（SC-70）表面贴装器件（SMD）塑料封装的PNP带电阻晶体管（RET）系列。
商品特性
- 输出电流能力达500 mA
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 电阻比率容差为±10%
- 通过AEC-Q101认证
- 适用于高达175°C的高温应用
应用领域
- IC输入控制
- 在数字应用中，可作为BC807或BC817系列晶体管的低成本替代方案
- 开关负载
