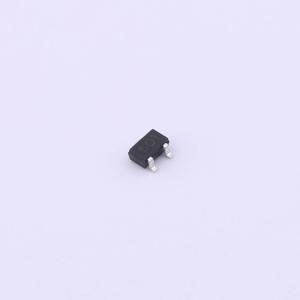

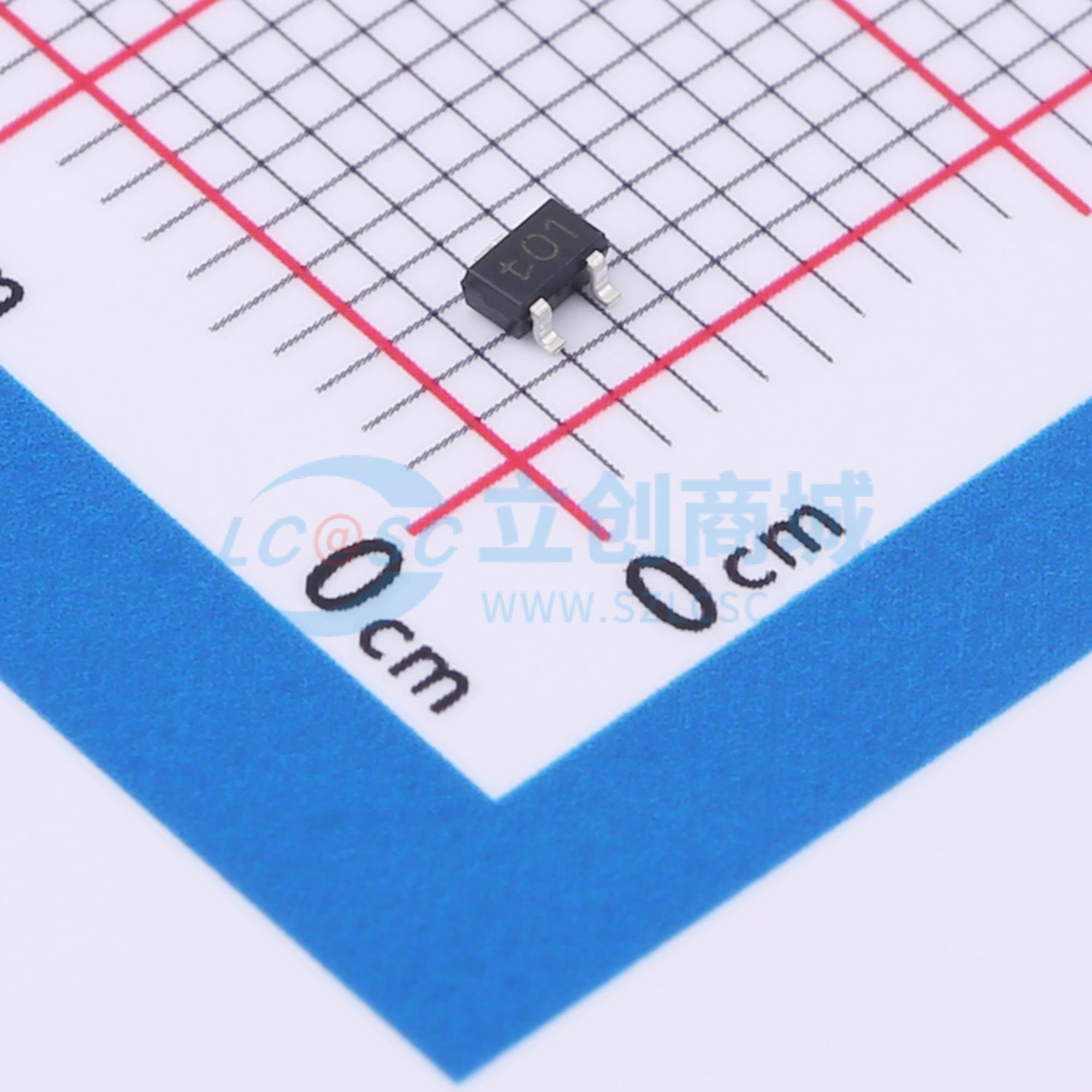

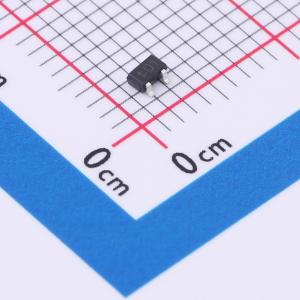

温馨提醒：图片仅供参考，商品以实物为准
PDTA143EU,115
带电阻的PNP晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PNP电阻型晶体管，属于表面贴装器件（SMD）塑料封装的电阻型晶体管（RET）系列。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTA143EU,115
- 商品编号
- C552090
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2.5V | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 1.2 | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 150mV@500uA,10mA | |
| 特征频率(fT) | 180MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用表面贴装器件（SMD）塑料封装的PNP带电阻晶体管（RET）系列。
商品特性
- 输出电流能力达100 mA
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
- 通过AEC-Q101认证
应用领域
- 汽车和工业领域的数字应用
- 集成电路（IC）输入控制
- 数字应用中BC847/857系列的低成本替代方案
- 负载开关
