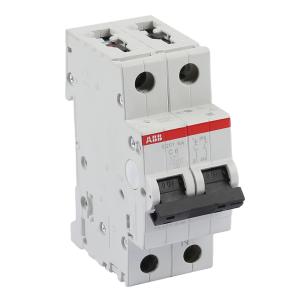

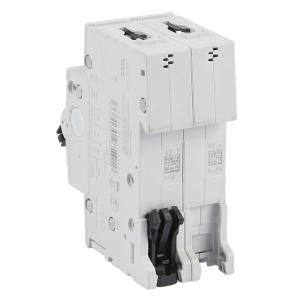

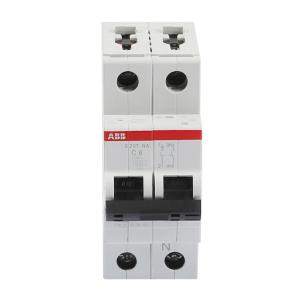

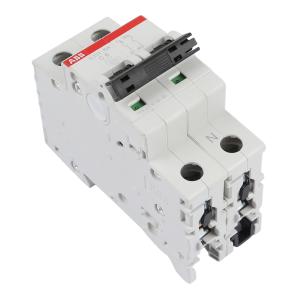

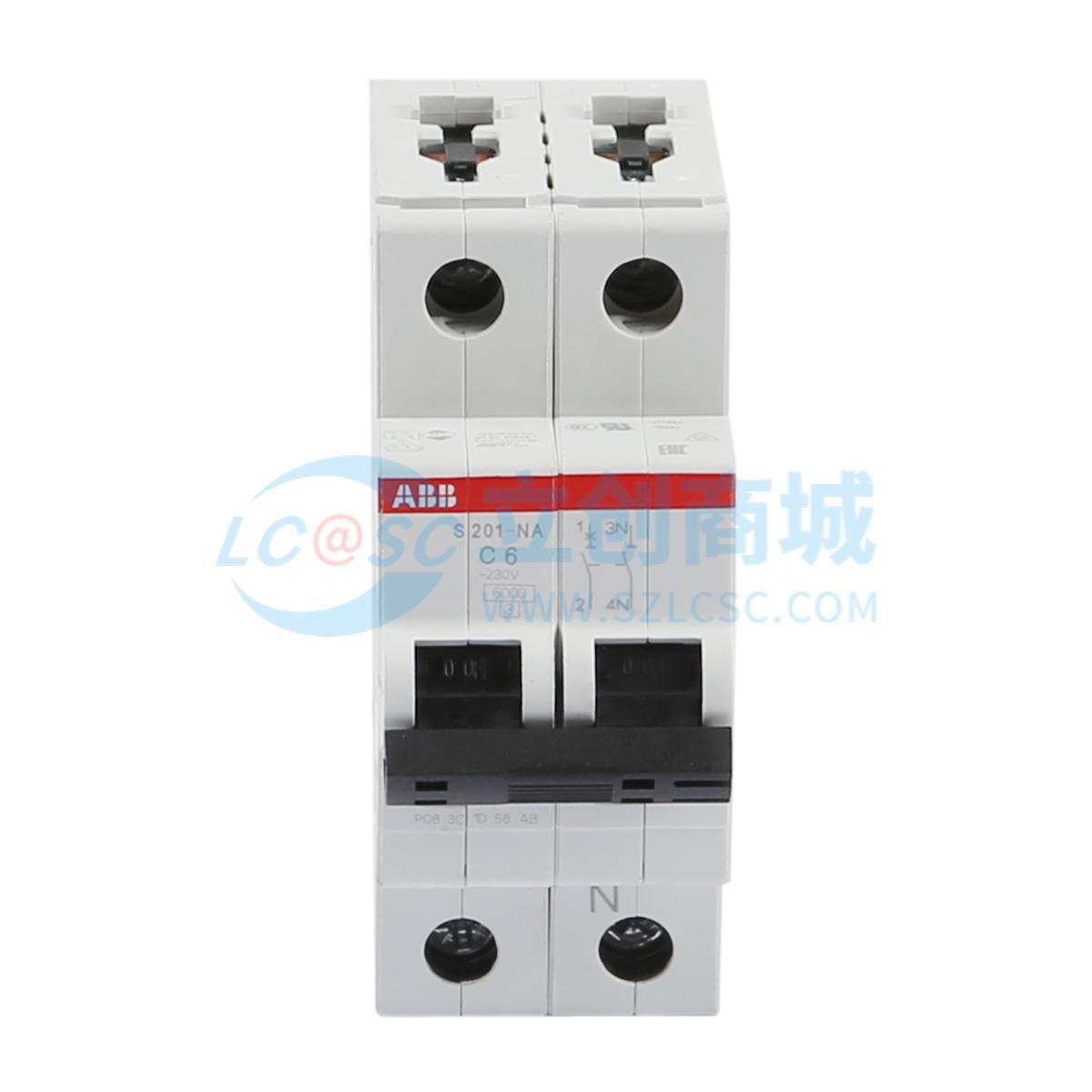

ABB 微型断路器 S201-C6 NA

工业品

价格：￥18.361

原价：￥ 52.46

品牌名称: ABB
商品型号: S201-C6 NA
商品编号: C5128183
商品毛重: 224克(g)

广东仓1

购买数量

个

(6个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为ABB品牌S201-C6 NA型号微型断路器，属于System pro M compact S200系列，具备限流功能，适用于住宅、商业及工业配电系统。

2 额定电流为6A，脱扣特性为C型，符合IEC/EN 60898-1和IEC/EN 60947-2标准，适用于230V AC电路，具有良好的过载与短路保护能力。

3 采用双脱扣机制：热脱扣用于过载保护，电磁脱扣用于短路保护，确保在不同故障条件下快速响应。

4 支持1P+N配置（1个相线+1个中性线），极数为1+N，适合单相线路的保护需求。

5 额定短路分断能力（Icu）达到6kA（230V AC），额定服务短路分断能力（Ics）为10kA（230V AC），具备较强的电弧抑制能力。

6 安装方式为DIN导轨安装（TH35-15或TH35-7.5），兼容性强，便于集成到标准配电箱中。

7 触头位置指示清晰，红色表示“ON”，绿色表示“OFF”，便于现场状态识别。

8 可选配辅助触点（如S2C-H6R）、欠压脱扣器（S2C-UA系列）等附件，实现远程监控与自动控制。

9 壳体材料为绝缘等级II的RAL 7035色塑料，驱动器为黑色可密封设计，防护等级IP20，带盖可达IP40，适应一般工业环境。

10 操作电压范围宽，AC 12~253V，DC 12V起，支持多种供电场景。

11 具备高机械寿命（20000次循环）和电气耐久性（20000次AC周期），满足长期稳定运行要求。

12 符合RoHS、REACH、WEEE等环保法规，支持回收再利用，符合可持续发展要求。

使用场景 APPLICATIONS

1 适用于家庭配电箱中的照明、插座等单相回路保护。

2 在商业建筑中用于小型设备电源回路的过载与短路保护。

3 工业领域中作为控制柜内小型电机、传感器、PLC电源等的前端保护装置。

4 可用于数据中心、通信机房等对电气安全要求较高的场所。

5 适合需要远程监控或自动化控制的场景，可通过附加辅助触点实现状态反馈。

6 配合欠压脱扣器使用时，可在电网电压异常时自动切断电源，保障设备安全。

注意事项 PRECAUTIONS

1 安装前请确认电源电压与设备额定电压匹配，避免误用导致损坏或安全隐患。

2 必须使用推荐的Pozidriv 2螺丝刀进行接线，拧紧力矩为2.8 N·m，防止接触不良或螺钉滑牙。

3 接线时剥线长度应为12.5mm，确保端子连接可靠。

4 严禁在带电情况下操作断路器，必须先断开上游电源再进行维护或更换。

5 安装位置应避免高温、高湿、腐蚀性气体或粉尘严重区域，建议周围环境温度在-25°C至+55°C之间。

6 若需加装辅助触点或欠压脱扣器，请确保其与主断路器型号兼容，并按说明书正确安装。

7 不得擅自拆解或改装本产品，以免影响性能与安全性。

8 产品需定期检查触点状态和接线紧固情况，尤其在频繁跳闸后应及时排查原因。
