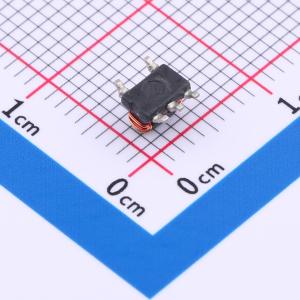

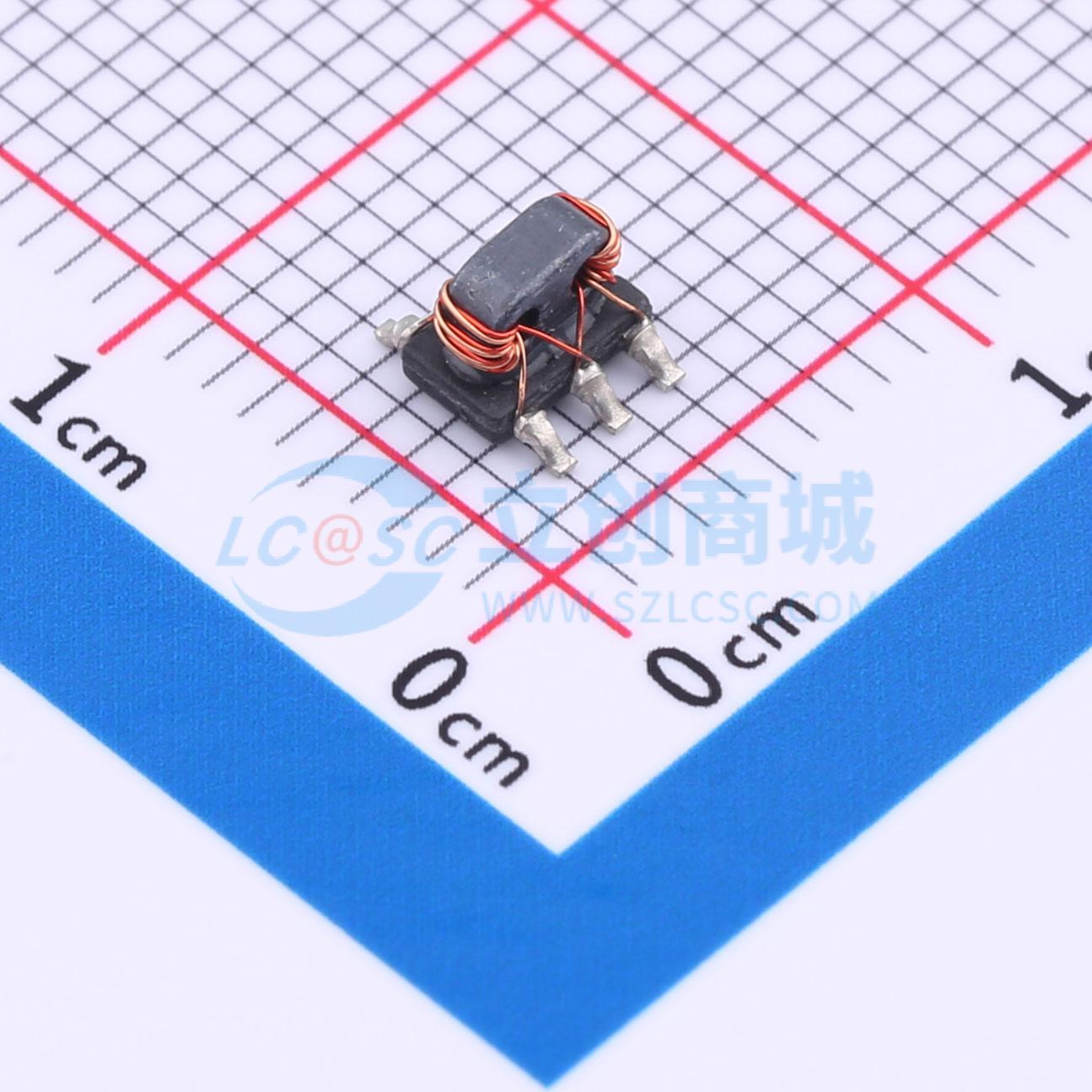

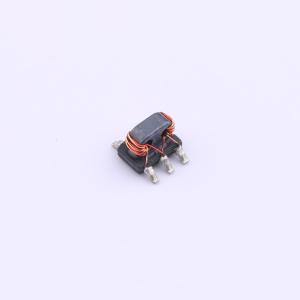

温馨提醒：图片仅供参考，商品以实物为准
SMABA010129CT4A40
射频巴伦变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1:4CT耦合变压器射频巴伦变压器，适用于50Ω和75Ω系统，工作频率范围为5至1250 MHz，最大插入损耗2.0 dB，最小输入回波损耗11.0 dB，工作温度范围为-40°C至+85°C。
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SMABA010129CT4A40
- 商品编号
- C5125532
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~1.25GHz | |
| 阻抗比-不平衡/平衡 | 1:4 | |
| 插入损耗(最大值) | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 6° | |
| 幅度差(最大值) | 1dB | |
| 回波损耗(最小值) | 11dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 等效于：MABA-010129-CT4A40
- 用于50Ω和75Ω系统
- 频率：5至1250 MHz
- 射频功率：0.50w
- 直流电流：30mA
- 插入损耗：最大2.0dB；输入回波损耗：最小11.0dB
- 工作温度范围：-40℃至+85℃
- 存储温度范围：-55℃至+100℃
应用领域
- 用于宽带和无线通信
- 用于甚高频/特高频接收机/发射机和推挽放大器
