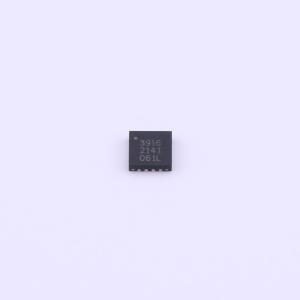

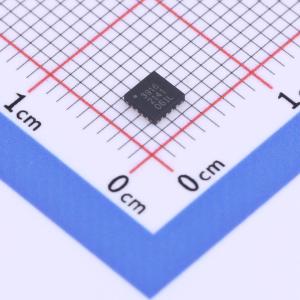

A3916GESTR-T

双 DMOS 全桥电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A3916专为低压步进电机以及单直流电机和双直流电机的脉宽调制（PWM）控制而设计，每通道输出电流最高可达1 A，工作电压范围为2.7至15 V。A3916内置固定关断时间PWM定时器，可根据电流检测电阻的选择来设置峰值电流。该器件还提供输出故障标志，用于通知用户发生热关断（TSD）或过流保护事件。A3916采用两种封装形式：3x3 mm小外形16引脚QFN（后缀“ES”）和4x4 mm小外形20引脚QFN（后缀“ES, -1”），两种封装均带有外露功率焊盘，以增强散热性能。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A3916GESTR-T
商品编号: C5124220
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

A3916专为低压步进电机以及单直流电机和双直流电机的脉宽调制（PWM）控制而设计，每通道输出电流最高可达1 A，工作电压范围为2.7至15 V。 A3916内置固定关断时间PWM定时器，可根据电流检测电阻的选择来设置峰值电流。该器件还提供输出故障标志，用于通知用户发生热关断（TSD）或过流保护事件。 A3916采用两种封装形式：3x3 mm小外形16引脚QFN（后缀“ES”）和4x4 mm小外形20引脚QFN（后缀“ES, -1”），两种封装均带有外露功率焊盘，以增强散热性能。

商品特性

宽输入电压工作范围，2.7至15 V
双DMOS全桥：可驱动两台直流电机或一台步进电机
低RDS(ON)输出
同步整流，降低功耗
低电流睡眠模式
过流保护
内置欠压锁定（UVLO）和热关断电路
集成电荷泵
引脚与A3906兼容

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

其他推荐

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.7V~15V
	输出电流	1A
	H桥数量	2

	属性	参数值
	集成开关	是
	导通电阻	450mΩ
	工作温度	-40℃~+105℃
