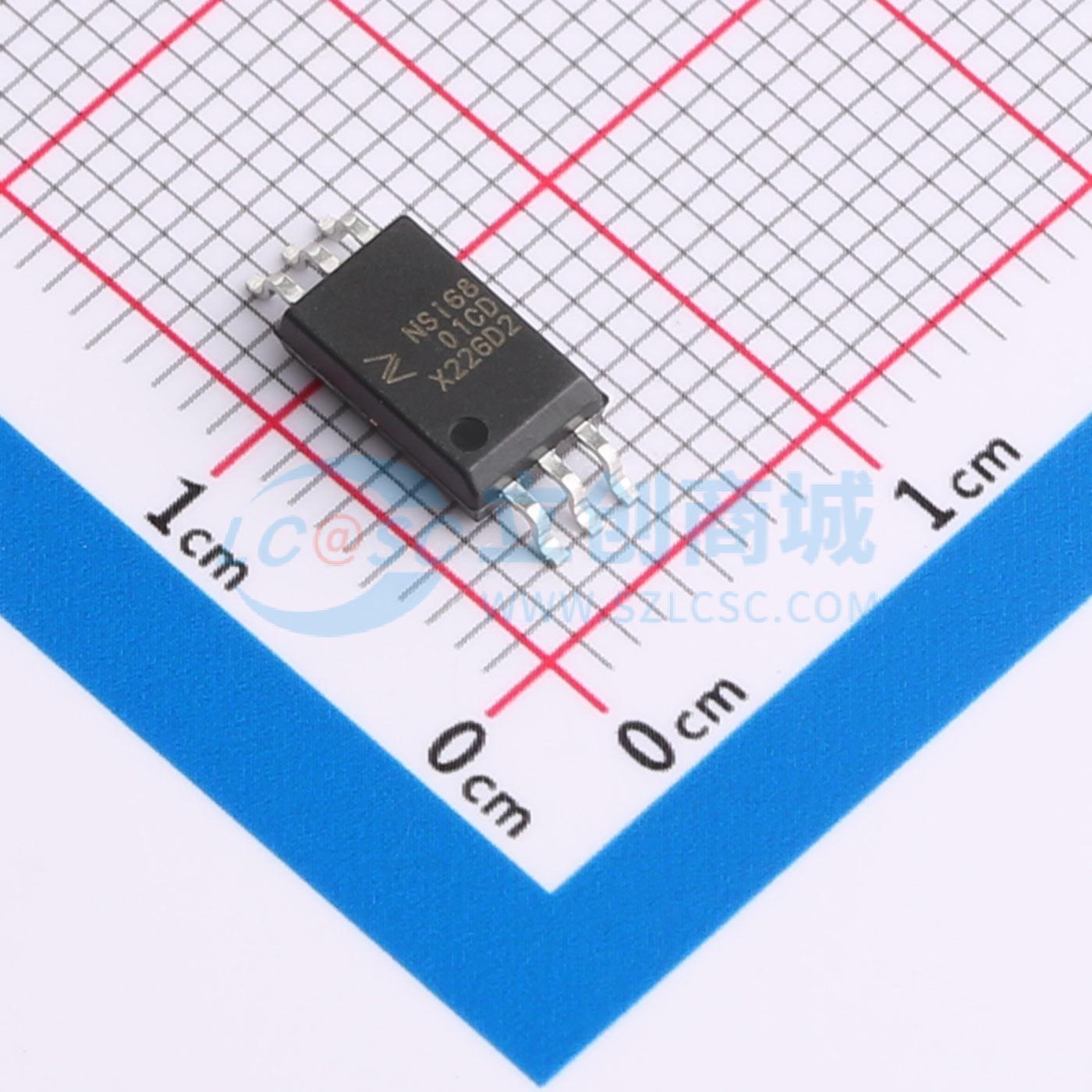

温馨提醒：图片仅供参考，商品以实物为准

NSi6801C-DSWFR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSi6801是一款单通道隔离式栅极驱动器，与流行的光耦栅极驱动器引脚兼容。该器件可在许多应用中驱动IGBT、功率MOSFET和SiC MOSFET，如电机控制系统、太阳能逆变器和电源。它能够提供和吸收5A的峰值电流
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSi6801C-DSWFR
商品编号: C5123577
商品封装: SOW-6
包装方式: 编带
商品毛重: 3.624克(g)

商品参数

商品概述

NSi6801是一款单通道隔离式栅极驱动器，与流行的光耦栅极驱动器引脚兼容。该器件可在许多应用中驱动IGBT、功率MOSFET和SiC MOSFET，如电机控制系统、太阳能逆变器和电源。它能够提供和吸收5A的峰值电流。 NSi6801采用扩展型SO6封装，符合UL1577标准，提供5700Vrms的隔离电压。100kV/μs的最小共模瞬态抗扰度（CMTI）确保了系统的稳健性。该驱动器的最大电源电压为35V，欠压锁定（UVLO）电压为13V。虽然输入电路模仿了LED的特性，但与标准光隔离栅极驱动器相比，它具有性能优势，包括更高的可靠性和抗老化性能、更高的工作温度、更短的传播延迟和更小的脉冲宽度失真。因此，NSi6801适合在高可靠性、高功率密度和高效率的开关电源系统中替代光隔离驱动器。

商品特性

隔离式单通道驱动器
引脚兼容，可直接升级光隔离栅极驱动器
驱动器侧电源电压：最高35V，UVLO为13V
5A峰值源电流和5A峰值灌电流输出
高CMTI：±100kV/μs
典型传播延迟80ns
最大脉冲宽度失真35ns
最大器件间延迟匹配25ns
最小输入脉冲宽度30ns
工作环境温度：-40℃ ~ 125℃
符合RoHS标准的封装：SOIC-6宽体、DUB-8

应用领域

服务器、电信和工业领域的隔离式DC/DC和AC/DC电源
高压PFC
直流到交流太阳能逆变器
电机驱动器和电动汽车充电
UPS和电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	负载类型	IGBT；MOSFET
	通道数	1
	拉电流(IOH)	5A
	灌电流(IOL)	5A
	工作温度	-40℃~+125℃@(Ta)

	属性	参数值
	上升时间(tr)	28ns
	下降时间(tf)	25ns
	传播延迟 tpLH	105ns
	传播延迟 tpHL	105ns
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	14V~33V
