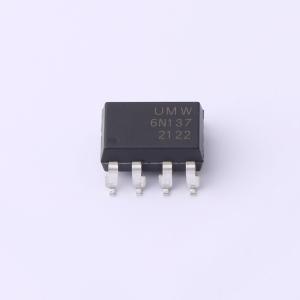

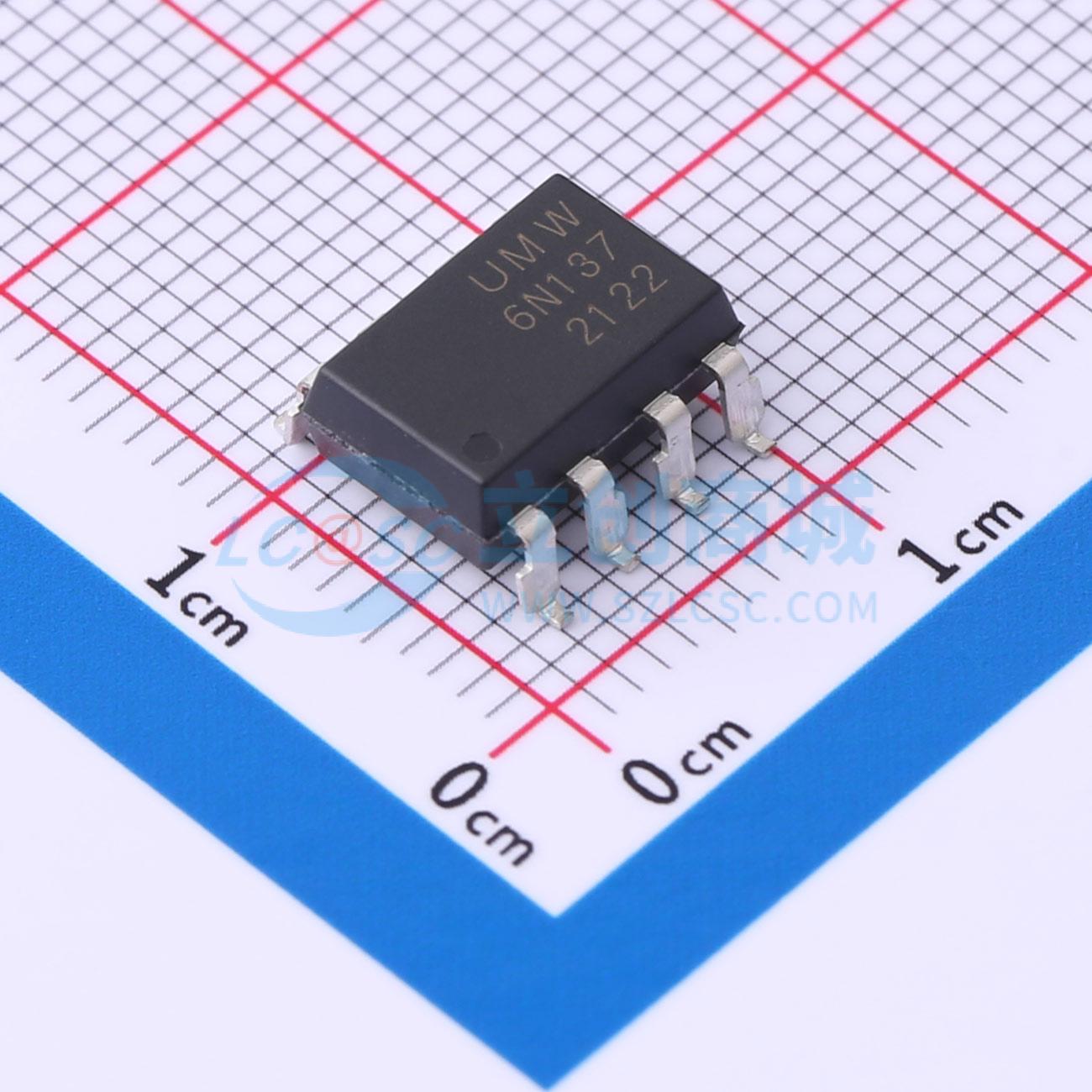

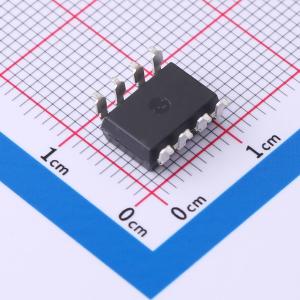

温馨提醒：图片仅供参考，商品以实物为准

6N137S

光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UwW 6N137 光耦合器由一个 850 nm 的铝镓砷（AlGaAS）发光二极管（LED）组成，该 LED 与一个带选通输出的超高速集成光电探测器逻辑门进行光耦合。此输出采用集电极开路结构，因此允许进行线或输出。在 -40°C 至 +85°C 的温度范围内，可保证耦合参数
品牌名称: UMW(友台半导体)
商品型号: 6N137S
商品编号: C5123515
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.79克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	2.5kV
	CMTI(kV/us)	10kV/us
	传输速率	10Mbps
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+85℃
	传播延迟 tpLH	75ns

	属性	参数值
	传播延迟 tpHL	75ns
	输入阈值电流(FH)	5mA
	输出电流	50mA
	耗散功率(Pd)	100mW
	输出电压	7V
	正向压降(Vf)	1.8V
	直流反向耐压(Vr)	5V
	正向电流(If)	50mA
	功能特性	开集电极输出；输出使能控制

商品概述

UMW 6N137光耦合器由一个850 nm AlGaAS LED和一个具有可触发输出的极高速集成光电探测器逻辑门组成，两者通过光耦合。该输出采用集电极开路结构，从而允许实现线或输出。耦合参数在-40℃至+85℃的温度范围内得到保证。5mA的最大输入信号将提供至少13mA的输出灌电流（扇出能力为8）。内部噪声屏蔽提供卓越的共模抑制，典型值为10kV/μs。UMW 6N137的最小共模抑制为5kV/μs。

商品特性

极高速度 - 10 MBit/s
卓越的共模抑制 - 10 kV/μs
双重工作电压 - 480V
在-40℃至+85℃范围内扇出能力为8
逻辑门输出
可触发输出
线或 - 集电极开路
UL认证：UL1577，文件号E492440

应用领域

接地环路消除
LSTTL至TTL、LSTTL或5伏CMOS
线路接收器、数据传输
数据复用
