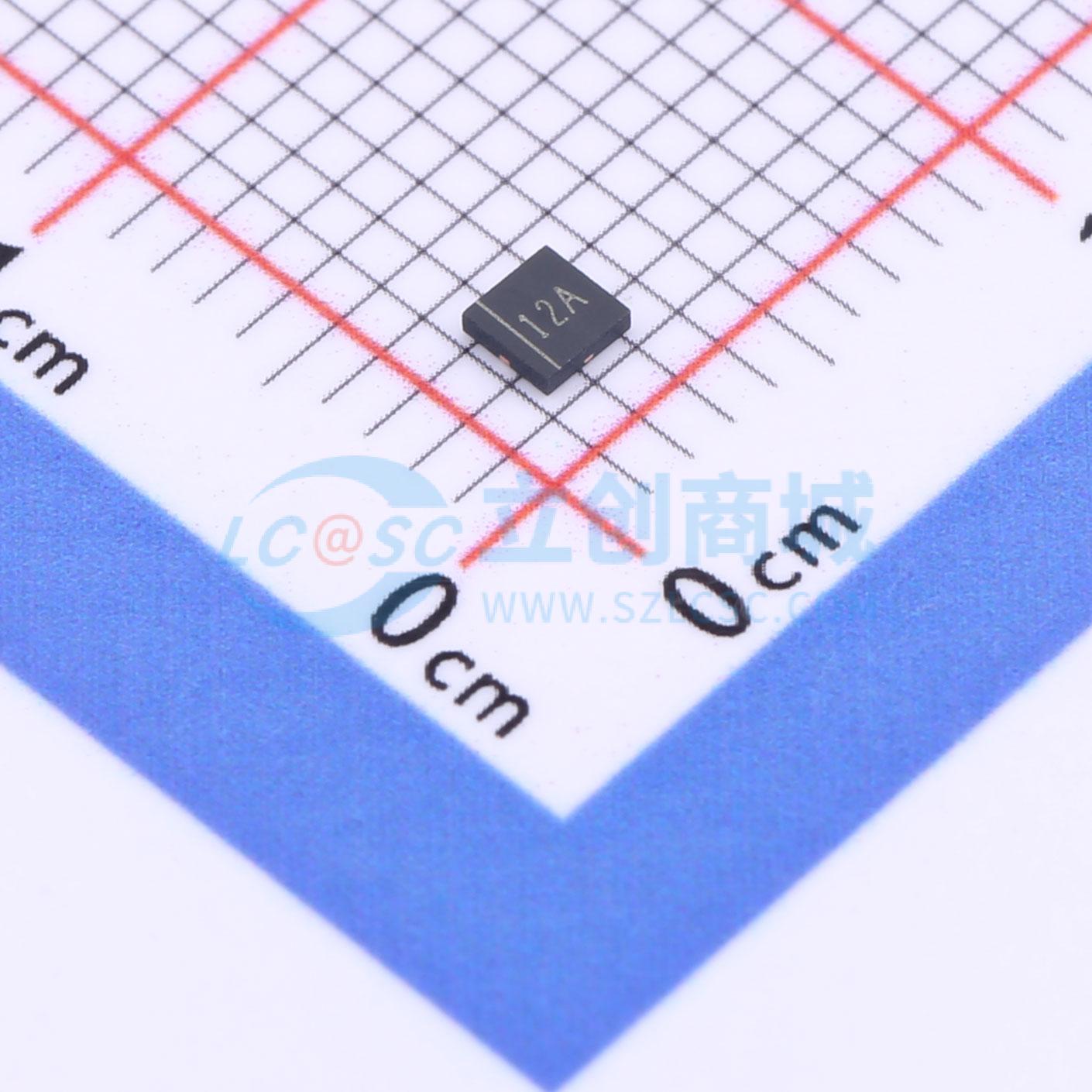

温馨提醒：图片仅供参考，商品以实物为准

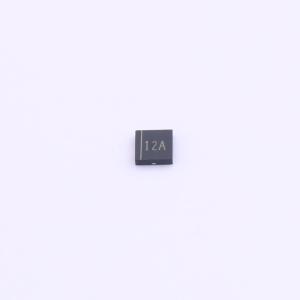

PTVSHC3N12VU
TVS 12V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD二极管 ESD二极管
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- PTVSHC3N12VU
- 商品编号
- C5123481
- 商品封装
- DFN2020-3
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 峰值脉冲功率(Ppp) | 5.4kW@8/20us | |
| 击穿电压(VBR) | 13V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5nF |
商品特性
- 5400W 峰值脉冲功率（8/20）
- 低泄漏：纳安级
- 低工作电压：12V
- 超低钳位电压
- 单电源线保护
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（EFT）80A（5/50ns）
- IEC 61000-4-5（雷电）180A（8/20μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外围设备 MP3 播放器
