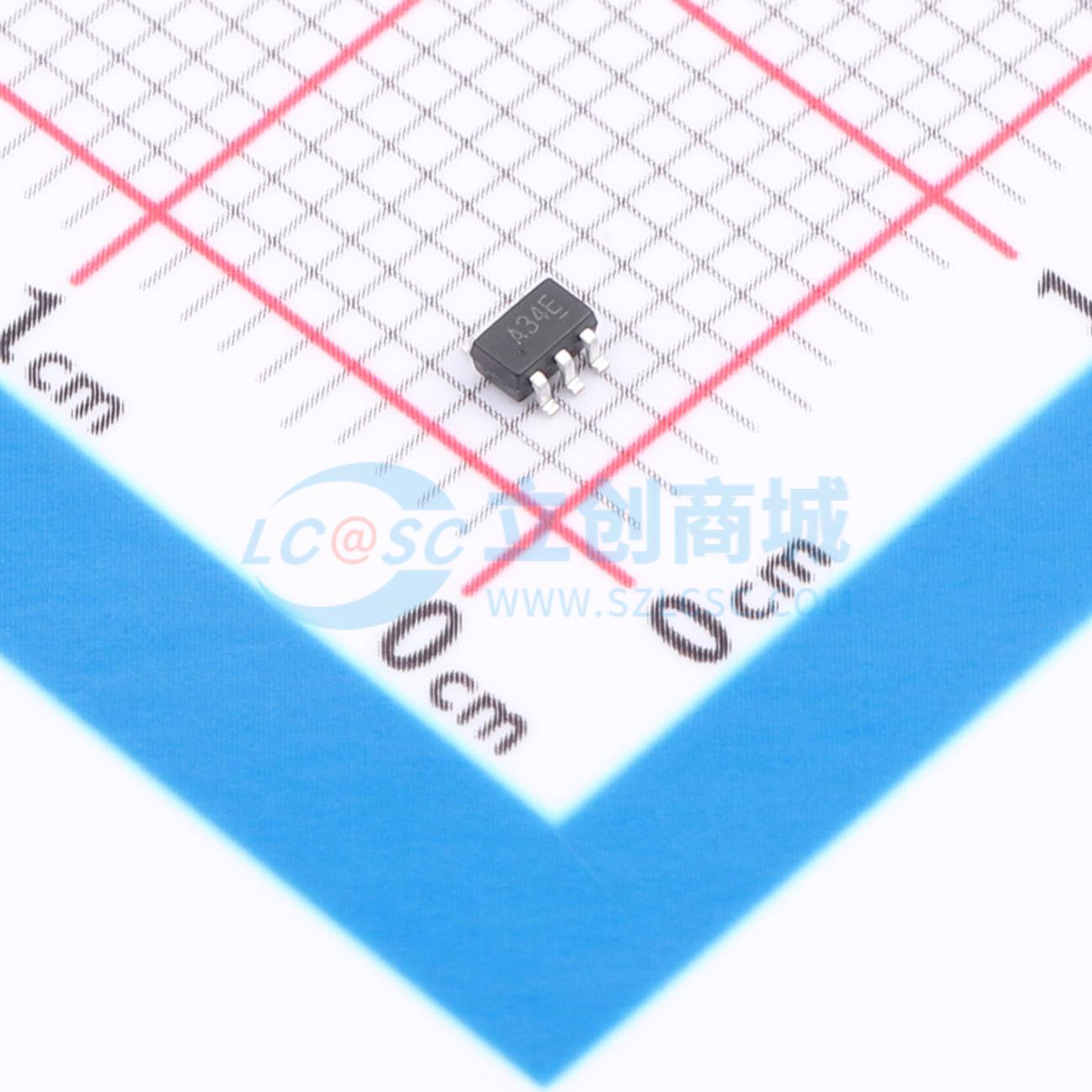

温馨提醒：图片仅供参考，商品以实物为准

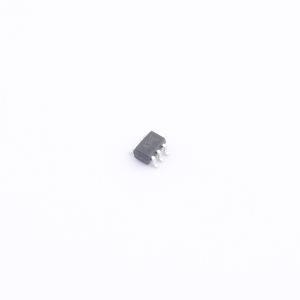

74AHC1G04GW
单反相器，输入过压保护，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Inverter
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G04GW
- 商品编号
- C53954315
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.072667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 900mV；1.65V；500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；2.9V；1.9V；3.8V；2.48V | |
| 输出低电平(VOL) | 440mV；440mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 3.1ns@5V,15pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ |
商品概述
74AHC1G04和74AHCT1G04是单反相器。输入具有过压容限，此特性允许这些器件在混合电压环境中用作电平转换器。AHC器件具有CMOS输入开关电平，电源电压范围为2V至5.5V。AHCT器件具有TTL输入开关电平，电源电压范围为4.5V至5.5V。
商品特性
- 宽电源电压范围：2.0V至5.5V
- 输入过压容限达5.5V
- 高抗噪能力
- CMOS低功耗
- 闩锁性能超过200mA
- 对称输出阻抗
- 平衡传播延迟
- 输入电平：74AHC1G04为CMOS电平；74AHCT1G04为TTL电平
- ESD保护：HBM（ANSI/ESDA/JEDEC JS - 001 3A类）超过7000V；CDM（ANSI/ESDA/JEDEC JS - 002 C3类）超过2000V
- 多种封装选项
