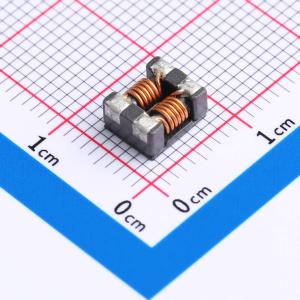

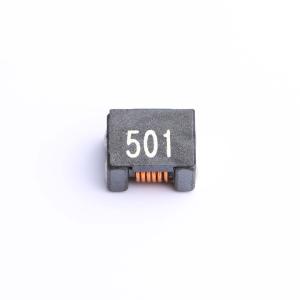

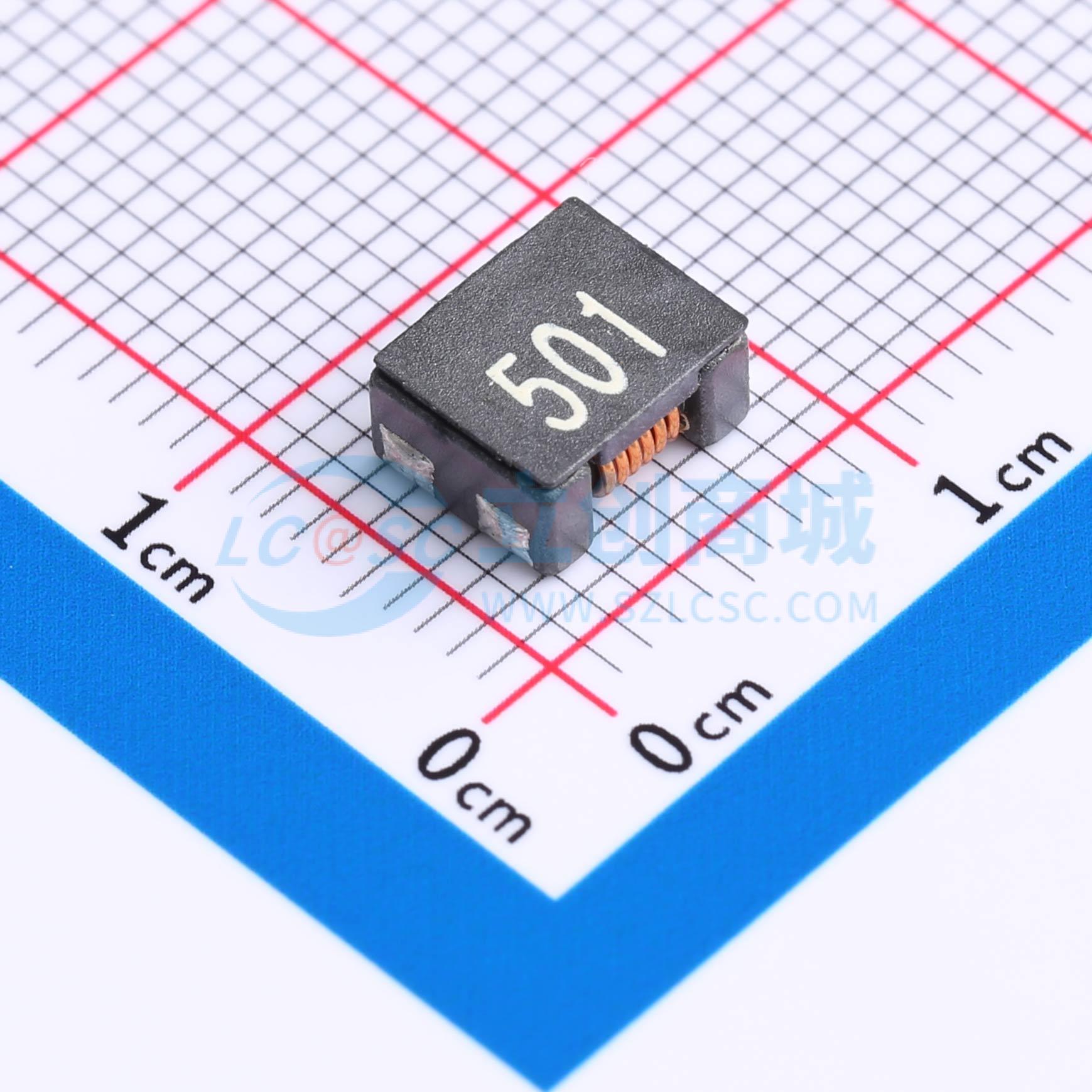

SBCM.7060.YF501TT00

2 500Ω@100MHz

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SMD-4P,6x7mm，两路、高阻抗特性，能高效抑制共模噪音效果
品牌名称: SOREDE(索瑞达)
商品型号: SBCM.7060.YF501TT00
商品编号: C5122963
商品封装: SMD-4P,7x6mm
包装方式: 编带
商品毛重: 0.63克(g)

商品参数

商品概述

该产品为SBCM.7060 YF系列共模线路滤波器。其工作温度范围为-40℃至+125℃（包含自发热），存储温度范围为-40℃至+125℃。共模阻抗测试条件为100MHz、0.5V。额定电流定义为在环境温度Ta=25℃时，使产品温升达到ΔT40℃所施加的直流电流值。产品采用冷封或热封密封方式，阻抗公差为±25%，提供磁带/卷轴或散装包装选项。为确保焊接性和包装材料状态，建议存储条件为-10~+40℃、30~70%RH，若存储超过6个月，使用前应进行可焊性检查，并建议在交货后8个月内使用完毕。

商品特性

阻抗值：90Ω、150Ω、1000Ω
阻抗公差：±25%
直流电阻：典型值10mΩ，最大值15mΩ
额定电流：8A
绝缘电阻：最小100MΩ（在100VDC下测量）
耐电压：250VAC（持续1分钟）
工作温度范围：-40℃至+125℃（包含自发热）
存储温度范围：-40℃至+125℃
密封方式：冷封或热封
包装：磁带/卷轴或散装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	共模滤波器
	通道数	2
	电感@频率	-
	额定电流	5A
	阻抗@频率	500Ω@100MHz
	额定电压	125V

	属性	参数值
	额定电压(AC)	-
	耐电压	-
	直流电阻(DCR)	10mΩ
	工作温度	-25℃~+105℃
	绝缘电阻	10MΩ
