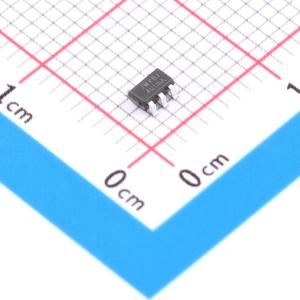

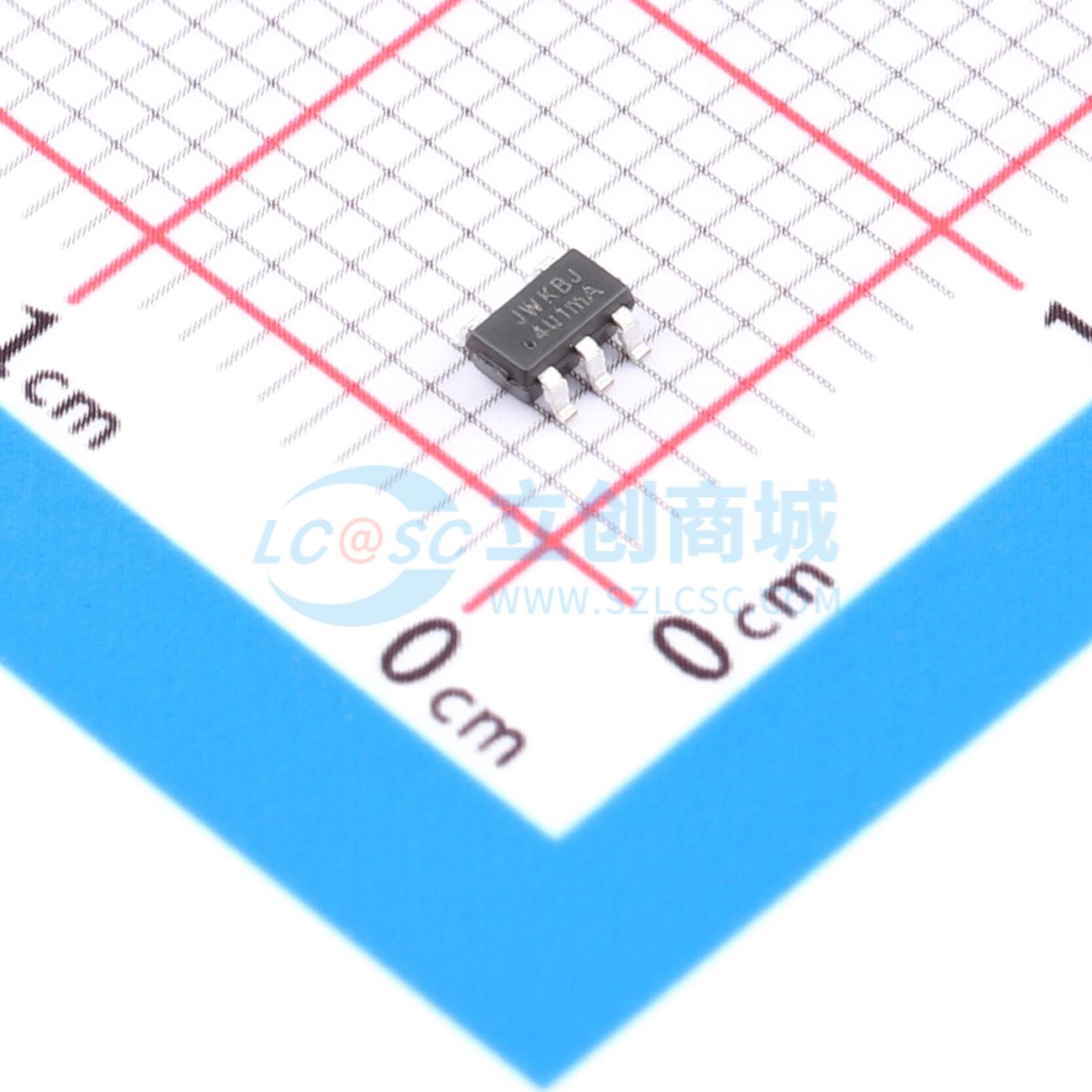

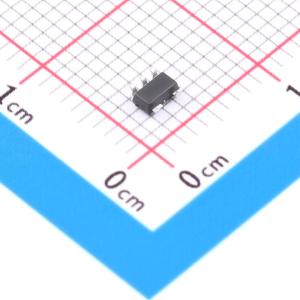

温馨提醒：图片仅供参考，商品以实物为准

JW3510

42V输入微功率无光耦隔离反激式转换器，内置65V/1.4A开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种微功率隔离反激式转换器。通过直接从初级侧反激波形采样隔离输出电压，该器件无需第三绕组或光隔离器进行调节。输出电压可以通过单个外部电阻进行编程。此外，内部补偿和软启动进一步减少了外部元件数量。该转换器的输入电压范围为3.0V至42V，可提供高达6W的隔离输出功率。初级侧可通过内部集成的65V N沟道DMOS功率开关提供1.4A的峰值电流。该转换器设计为在不同负载下以边界模式、不连续模式和突发模式运行，以改善负载调节并保持高效率，同时最小化输出电压纹波。该转换器采用SOT23-5封装。高度集成使其成为用于隔离电源传输的简单易用、元件数量少且高效的应用解决方案。
品牌名称: Joulwatt(杰华特)
商品型号: JW3510
商品编号: C5122724
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

JW3510是一款微功耗隔离反激式转换器。通过直接从初级侧反激波形对隔离输出电压进行采样，该器件无需第三绕组或光隔离器即可实现稳压。输出电压可通过单个外部电阻进行编程。此外，内部补偿和软启动功能进一步减少了外部元件数量。 JW3510的输入电压范围为3.0V至42V，可提供高达6W的隔离输出功率。初级侧通过内部集成的65V N沟道DMOS功率开关可提供1.4A的峰值电流。JW3510设计为在不同负载下以边界模式、不连续模式和突发模式运行，以改善负载调整率并保持高效率，同时将输出电压纹波降至最低。 JW3510采用SOT23 - 5封装。高度集成使其成为用于隔离电源传输的易用、低元件数量且高效的应用解决方案。

商品特性

3.0V至42V工作输入范围
1.4A、65V内部DMOS功率开关
高达430KHz工作频率
低静态电流
重载时边界模式运行
轻载时突发模式运行
单外部电阻设置输出电压
最小负载 < 满载输出的0.5%（典型值）
稳压无需变压器第三绕组或光隔离器
内部补偿和软启动
输入欠压锁定
输出短路保护
热保护，SOT23 - 5封装

应用领域

隔离电信
汽车
工业
辅助电源
隔离辅助电源
宽输入电压范围微功耗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	3V~42V
	开关频率	430kHz
	晶体管耐压	65V

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；软启动
	工作模式	DCM；BCM
	反馈方式	原边反馈
