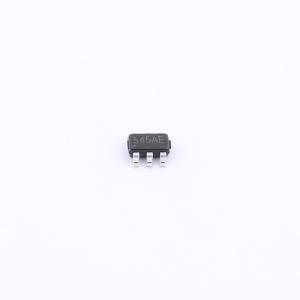

温馨提醒：图片仅供参考，商品以实物为准
HMC545AETR-HX
GaAs MMIC单刀双掷开关，适用于IF和RF应用，低插入损耗、低直流功耗、超小封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HMC545AETR-HX 是SOT-26封装SPDT射频开关，插损低至0.25 dB，覆盖DC–3GHz，控制电流小，适用于蜂窝、ISM、车载及便携式IF/RF信号切换。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HMC545AETR-HX
- 商品编号
- C53924346
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.2854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 0MHz~3GHz | |
| 隔离度 | 19dB | |
| 插入损耗 | 0.7dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 33dBm | |
| 工作电压 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
HMC545AETR - HX是低成本单刀双掷（SPDT）开关，采用紧凑的6引脚SOT - 23 - 6塑料封装，专为要求极低插入损耗和最小占用空间的通用开关应用而设计。这些器件典型插入损耗仅为0.25 dB，支持从直流到3.0 GHz的信号控制，特别适用于中频和射频应用，包括蜂窝/3G、ISM频段、汽车和便携式系统。其优化设计提供了出色的插入损耗性能，非常适合滤波器和接收器开关。当处于“关断”状态时，RF1和RF2呈现反射短路。两个控制输入仅需极小的直流电流，并且与CMOS和部分TTL逻辑系列兼容。
商品特性
- 低插入损耗：0.27 dB
- 高输入三阶交调截点：+54 dBm
- 低直流功耗
- 正控制：0/+3V至0/+8V
- 超小封装：SOT - 23 - 6
应用领域
- 蜂窝/3G基础设施
- 专用移动无线电手持设备
- WLAN、WiMAX和WiBro
- 汽车远程信息处理
- 测试设备
