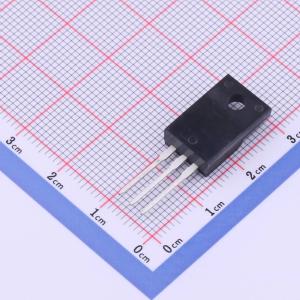

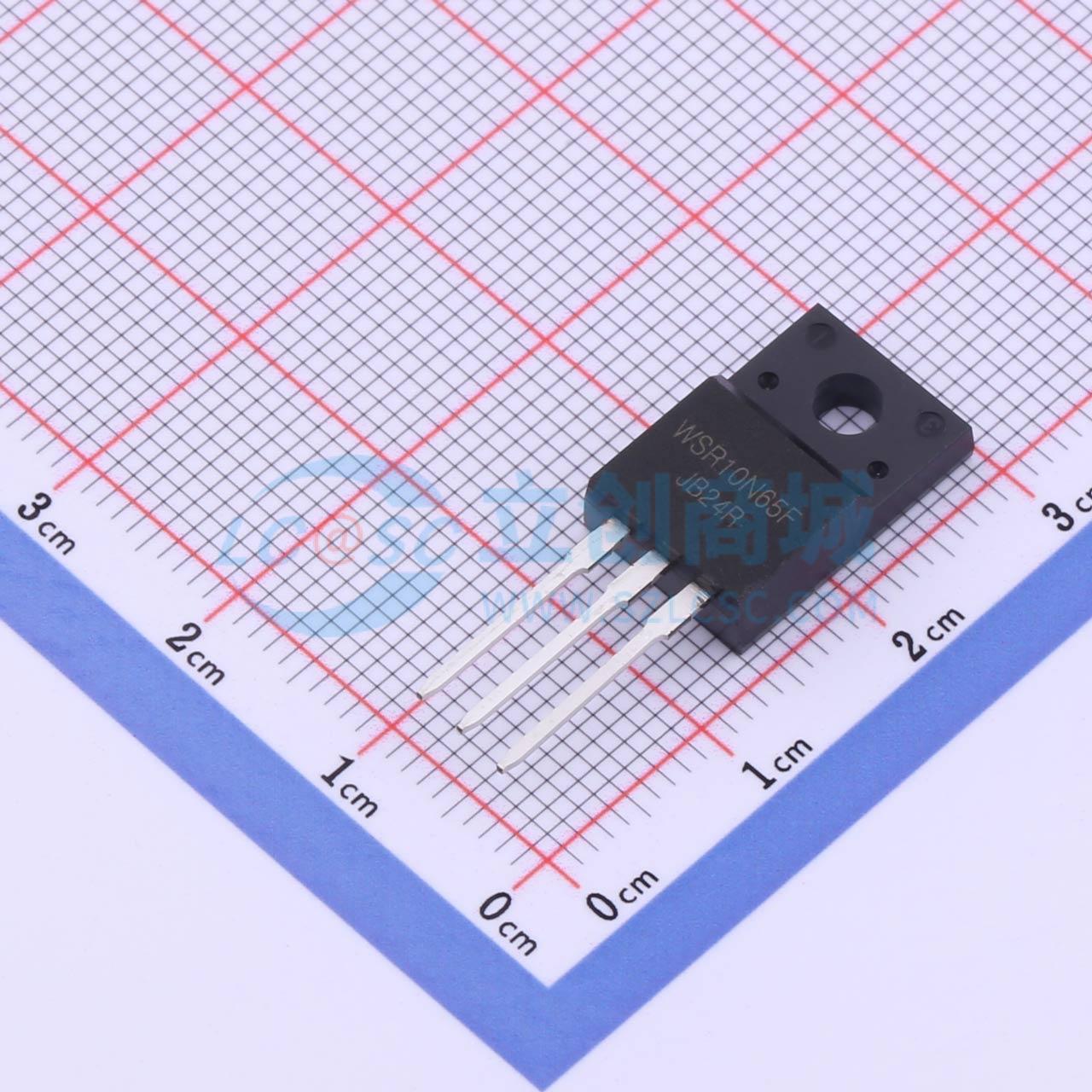

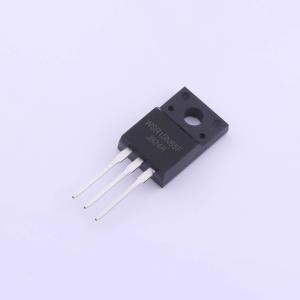

温馨提醒：图片仅供参考，商品以实物为准
WSR10N65F
耐压:650V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 650 VGS(V) 30 ID(A)Max. 10 VGS(th)(v) 3 RDS(ON)(m?)@4.510V - Qg(nC)@4.5V - QgS(nC) 7.5 Qgd(nC) 6 Ciss(pF) 1120 Coss(pF) 130 Crss(pF) 4.9
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR10N65F
- 商品编号
- C5122169
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 800mΩ@10V,3.5A | |
| 耗散功率(Pd) | 39W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 1.12nF@25V | |
| 反向传输电容(Crss) | 4.9pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 130pF |
商品特性
- 60V/5A
- 在VGS = -10V时，RDS(ON) = 25mΩ（典型值）
- 在VGS = -4.5V时，RDS(ON) = 30mΩ（典型值）
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 直流-直流转换器-负载开关-电源管理
