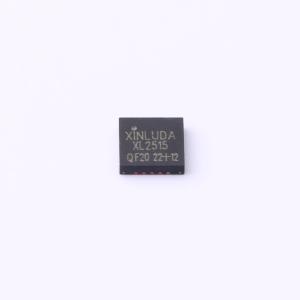

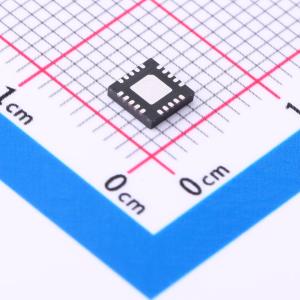

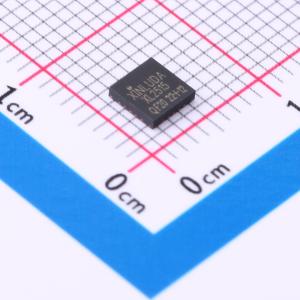

温馨提醒：图片仅供参考，商品以实物为准
XL2515QF20
带有 SPI接口的独立 CAN 控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XL2515是一款独立CAN控制器，支持CANV2.0B技术规范，具有高速SPI接口和多个发送/接收缓冲器。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2515QF20
- 商品编号
- C5121692
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN控制器 | |
| 类型 | CAN控制器 | |
| 数据速率 | 1Mbps | |
| 工作电流 | 5mA | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 静态电流 | 5uA | |
| 通信接口 | SPI | |
| 功能特性 | 单次发送模式；低功耗模式 |
商品概述
XL2515是一款独立的控制器局域网控制器，实现了CAN 2.0B版本规范。该控制器可同时发送和接收标准及扩展数据帧以及远程帧。XL2515配备两个接收掩码和六个接收过滤器，用于过滤不需要的信息，从而最大限度地减轻主微控制器的工作负载。XL2515通过标准串行外设接口与微控制器连接。
商品特性
- 采用低功耗CMOS技术
- 工作电压范围2.7V~5.5V
- 典型工作电流5 mA
- 典型待机电流1 μA（休眠模式）
- 实现CAN V2.0B规范，速率可达1 Mb/s
- 数据域长度0至8字节
- 支持标准和扩展数据帧及远程帧
- 配备两个具有优先级消息存储功能的接收缓冲区
- 六个29位过滤器
- 两个29位掩码
- 提供帧起始信号用于监控，可用于基于时隙的协议和/或总线诊断，以检测早期总线劣化
- 高速SPI接口（10 MHz），支持SPI模式0,0和1,1
- 单次发送模式确保消息仅尝试发送一次
- 带可编程预分频器的时钟输出引脚，可用作其他器件的时钟源
- 请求发送输入引脚可单独配置为：每个发送缓冲区的传输请求控制引脚，或通用输入引脚
- 带可选使能功能的中断输出引脚
- 三个具有优先级和终止功能的发送缓冲区
- 对标准数据帧的前两个数据字节进行数据字节过滤
- 缓冲区满输出引脚可配置为：每个接收缓冲区的中断输出，或通用输出
- 工业级温度范围：-40°C ~ +85°C
应用领域
- 汽车系统
- 工业控制
- 医疗设备
- 楼宇自动化
- 机器人技术
