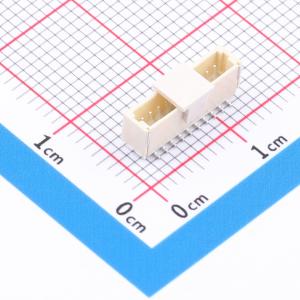

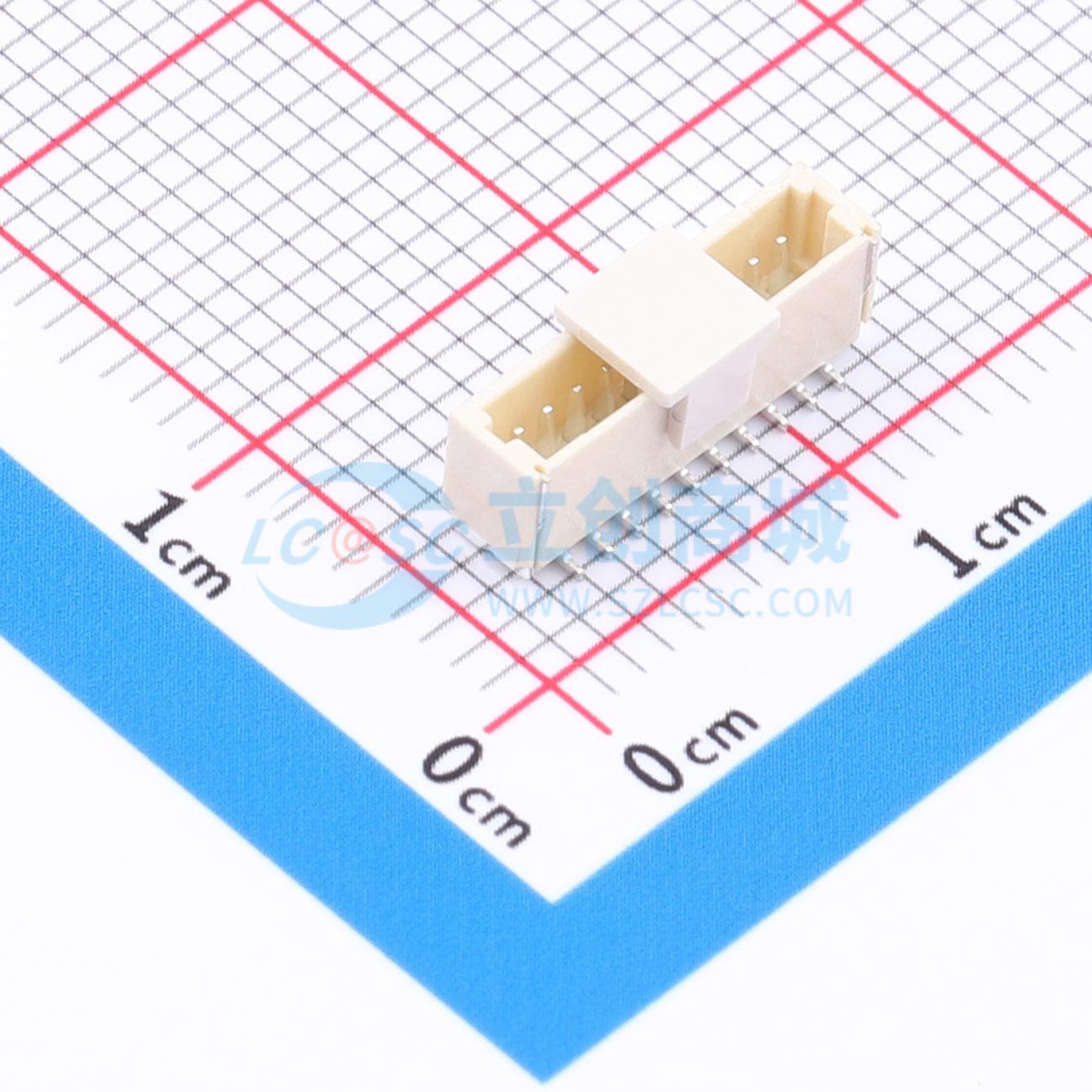

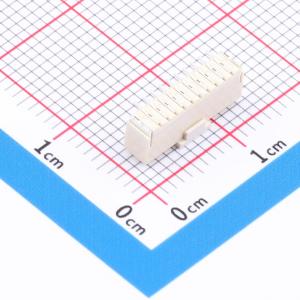

1.0-P-10PB-RX-0
1x10P 间距:1mm 立贴 系列:SH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SH1x10P 间距:1.0mm 立贴 镀锡
- 品牌名称
- GUOCONN(国连)
- 商品型号
- 1.0-P-10PB-RX-0
- 商品编号
- C53895871
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.416867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x10P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 参考系列 | SH | |
| 总PIN数 | 10P | |
| 排数 | 1 | |
| 每排PIN数 | 10 | |
| 额定电流 | 1A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 4.4mm | |
| X轴-板上底边长度(间距线) | 12mm | |
| Y轴-板上底边宽度 | 3.45mm |
商品特性
- 塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象
- 温度范围：-25°C ~ 85°C
- 额定电压：50V，AC
- 接触电阻：≤0.02
- 绝缘电阻：≥100M
- 适用电线型号：a. AWG#28: 1.0A(每针)；b. AWG#30: 1.0A(每针)；c. AWG#32: 0.8A(每针)
- 一般公差(TOLERANCE)：X ± 0.50，xx ± 0.10；± 0.20，xxX ± 0.05；ANGLES ± 1
