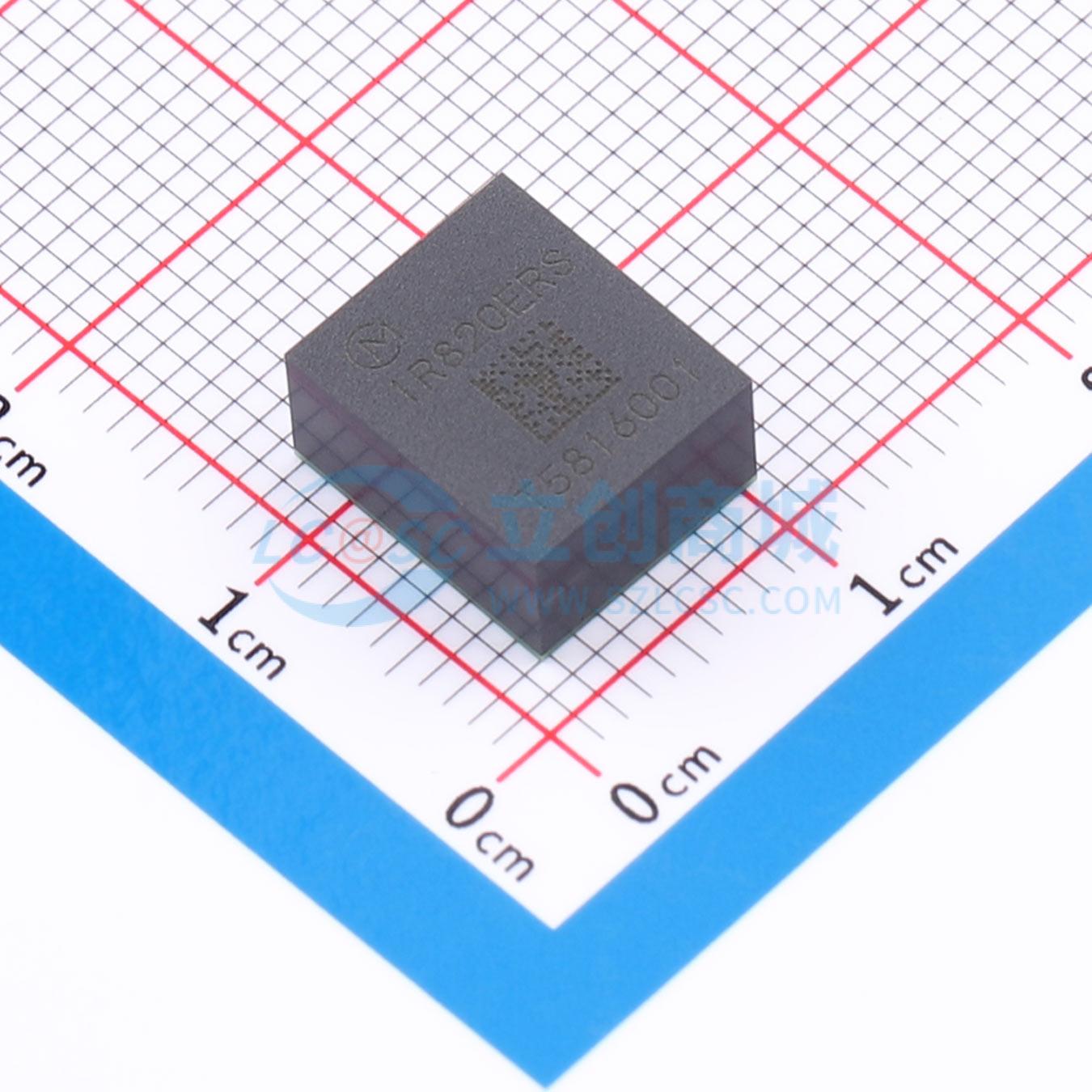

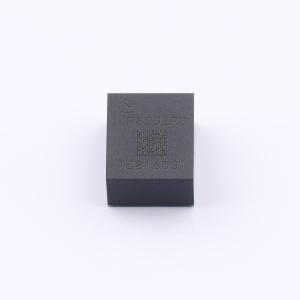

MYMGK1R820ERSR

降压型 8V~15V 700mV~1.8V 20A 36W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是微型MonoBKTM，即“MonoBlock”，非隔离负载点 (PoL) DC-DC 电源转换器，适用于嵌入式应用。小尺寸仅为 10.5×9.0×5.6mm。应用包括为 FPGA/CPU、数据通信/电信系统、分布式总线架构 (DBA)、可编程逻辑和混合电压系统供电。转换器的输入电压范围为 4.5 至 8.0V 或 8.0 至 15.0V，最大输出电流为 20A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率的 PoL 模块具有可设置的输出电压 0.7 至 1.8V、开/关控制和电源正常信号输出。这些转换器还包括欠压锁定 (UVLO)、输出短路保护和过流保护。
品牌名称: muRata(村田)
商品型号: MYMGK1R820ERSR
商品编号: C5120954

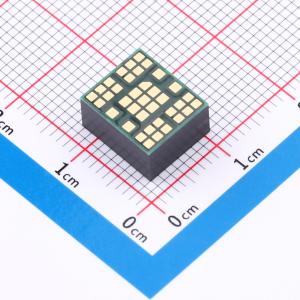

商品封装: LGA-37(9x10.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MYMGK1R820系列是微型MonoBKTM（即“单块式”）非隔离负载点（PoL）DC-DC电源转换器，适用于嵌入式应用。其外形小巧，尺寸仅为10.5x9.0x5.6mm。应用领域包括为FPGA/CPU供电、数据通信/电信系统、分布式总线架构（DBA）、可编程逻辑和混合电压系统。这些转换器的输入电压范围为4.5至8.0V或8.0至15.0V，最大输出电流为20A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率的PoL模块具有可设置的输出电压（0.7至1.8V）、开/关控制和电源正常信号输出功能。这些转换器还具备欠压锁定（UVLO）、输出短路保护和过流保护功能。

商品特性

输出电压可在0.7至1.8V之间设置
输出电流高达20A
对负载变化响应迅速
超小表面贴装封装，尺寸为10.5 x 9.0 x 5.6mm
最高效率达93.2%
出色的热降额性能
过流保护
开/关控制（正逻辑）
电源正常信号
高可靠性
符合CISPR 32 B级传导发射标准

应用领域

为FPGA/CPU供电
数据通信/电信系统
分布式总线架构（DBA）
可编程逻辑
混合电压系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	8V~15V
	输出电压精度	±1.5%
	输出电压(Vout)	700mV~1.8V
	输出电流(最大值)	20A
	输出功率	36W
	转换效率	87.8%

	属性	参数值
	最大容性负载	5000uF
	静态电流(Iq)	50mA
	开关频率	500kHz
	特性	过流保护；短路保护；过热保护
	长度	10.5mm
	宽度	9mm
	高度	5.6mm
	工作温度	-40℃~+85℃
