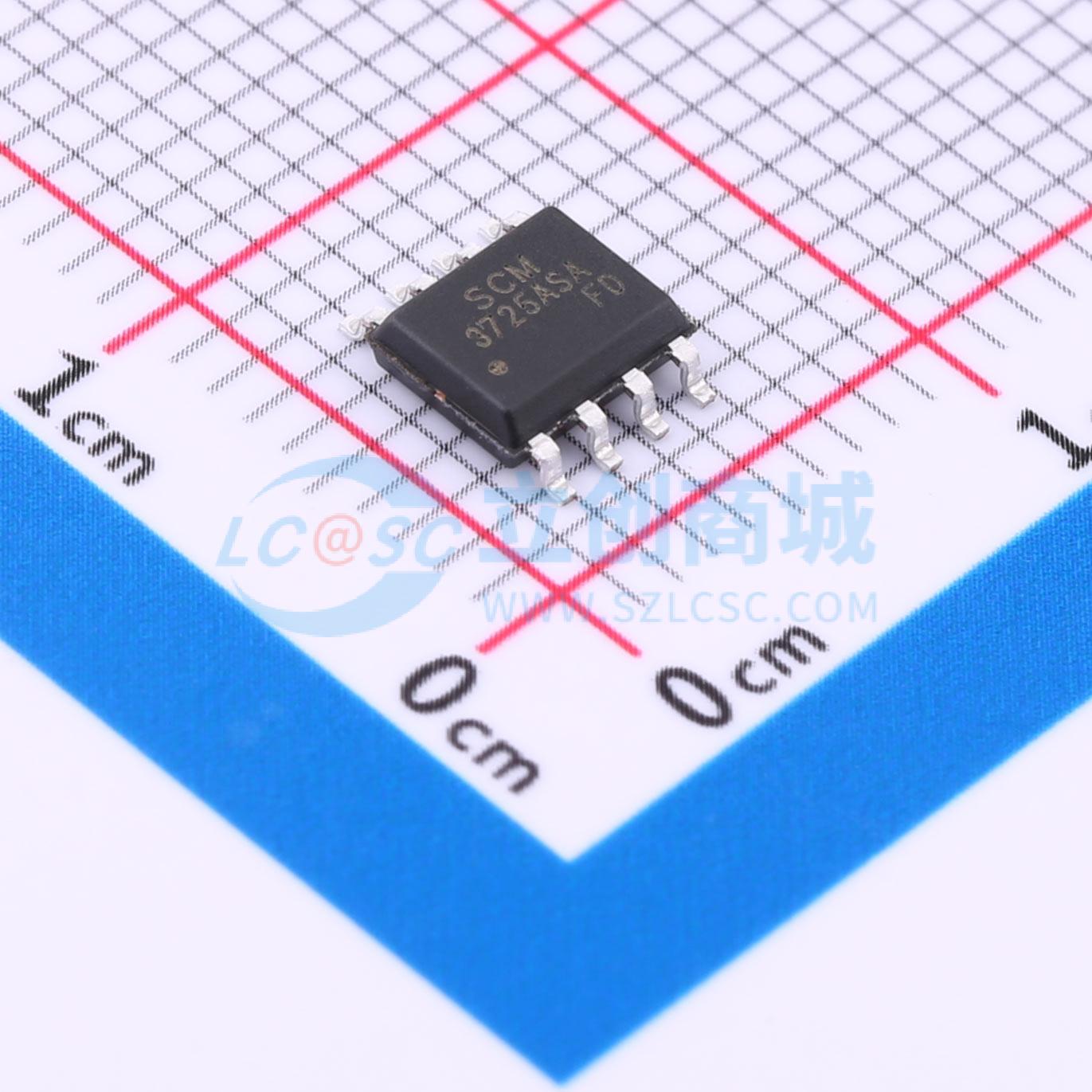

温馨提醒：图片仅供参考，商品以实物为准
SCM3725ASA
双通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用成熟的标准半导体CMOS技术和电容脉冲隔离技术，这些隔离组件提供了出色的性能特性和可靠性，优于光耦合器设备和其他集成隔离器等替代品。电容脉冲隔离技术是新一代数字隔离器技术。它利用电容分压器原理，直接通过隔离器电容传输电压信号，无需信号调制和解调。隔离器数据通道相互独立，不同型号具有不同的传输方向，耐压额定值为3kV rms，数据速率从直流到10Mbps。该设备两侧的电源电压范围为3.0V至5.5V，与低电压系统兼容，并能在隔离屏障上实现电压转换功能。当未施加输入电源时，输出会转换到预设状态，具备故障安全状态。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- SCM3725ASA
- 商品编号
- C5120945
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 10Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 传播延迟(tpd) | 13.5ns | |
| 功能特性 | 失效安全输出；多电压域接口 | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
SCM3725ASA/SCM3728ASA 是基于独特电容脉冲隔离技术的数字隔离器。电容脉冲隔离技术是一种新型数字隔离传输技术，它利用电容分压原理，无需信号调制和解调，直接通过隔离电容传输信号。与传统的光耦技术、icoupler 技术、OOK 技术相比，电容脉冲隔离技术是一种更重要且简单的隔离信号传输方式，大大简化了电路设计，显著提高了设备性能，例如低功耗、快速传输速率、强抗干扰能力和低噪声。这些隔离器件采用半导体互补金属氧化物半导体技术和创新的电容脉冲隔离技术设计，具有出色的性能特点和可靠性，优于光耦器件和其他集成隔离器等类似产品。SCM3725ASA/SCM3728ASA 是双路、单输入、单输出和双输出、通道独立的数字隔离器，具有增强的 ESD 保护，隔离电压为 1.5 kV rms 至 3.0 kV rms，最大传输速率……
商品特性
- 3 V 至 5.5 V 电平转换
- 高共模瞬态抗扰度：典型值 75 kV/µs
- 对辐射和传导噪声具有高鲁棒性
- 高 ESD 额定值
- 超低功耗：0.58 mA/通道（1 Mbps）
- 宽温度范围：-40°C ~ 125°C
- 隔离电压：交流 3 kV rms
- 高数据速率：10 Mbps
应用领域
- 通用多通道隔离
- 工业现场总线隔离
