3.5折

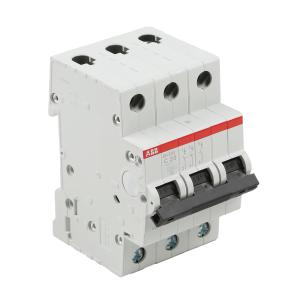

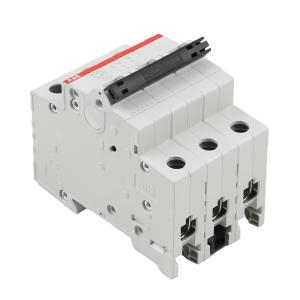

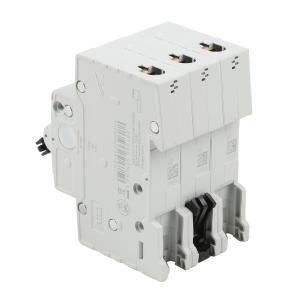

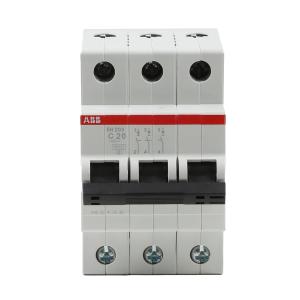

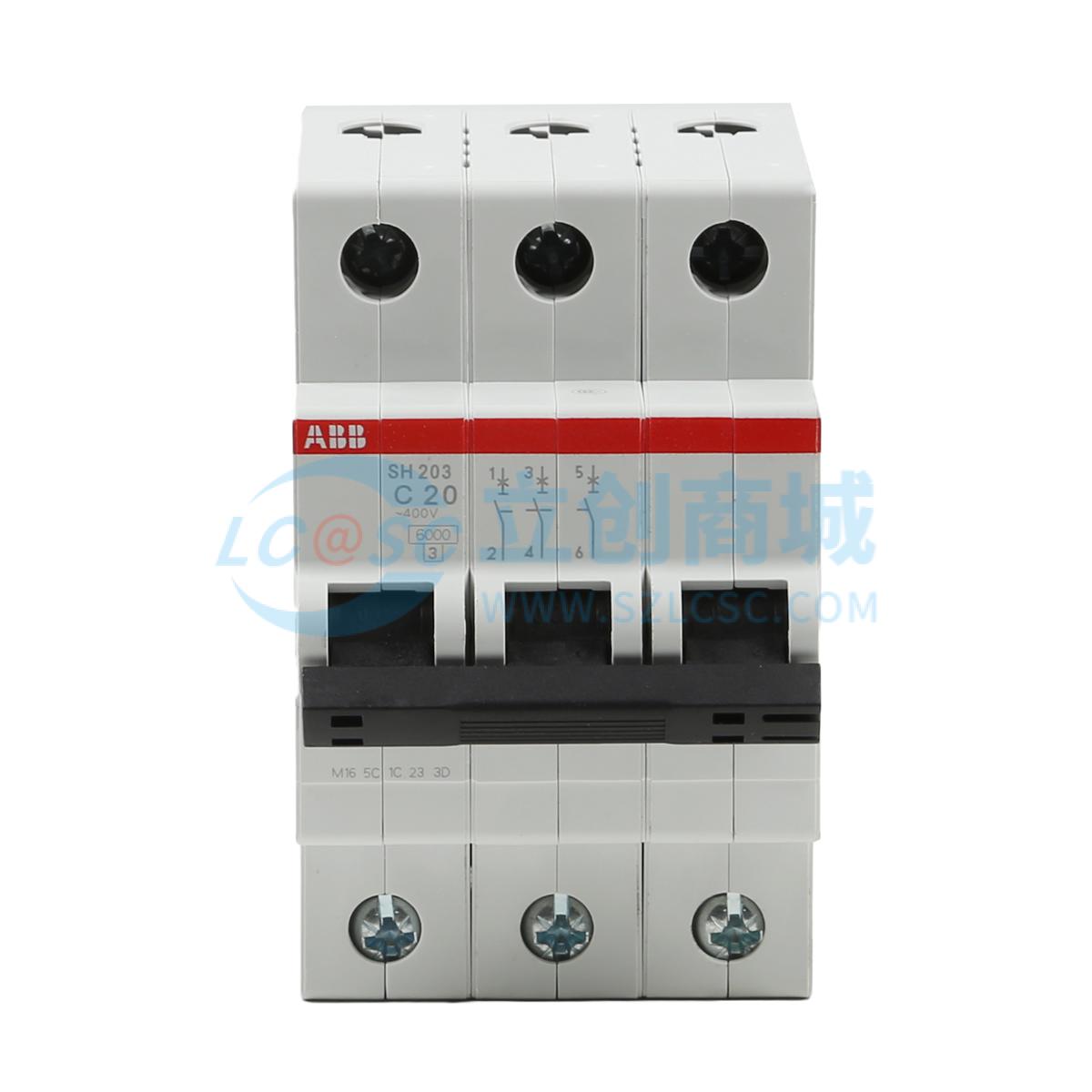

ABB SH200-C 系列微型断路器 SH203-C20

工业品

价格：￥32.1125

原价：￥ 91.75

品牌名称: ABB
商品型号: SH203-C20
商品编号: C5120658
商品毛重: 280.5克(g)

广东仓2

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

ABB SH203-C20 是一款三极（3P）微型断路器，属于SH200-C系列，具备C型脱扣特性，适用于交流电路的过载和短路保护。

1 额定电流为20A，可有效保护额定负载范围内的电气设备。

2 符合IEC/EN 60898-1标准，确保在住宅及商业环境中安全运行。

3 具备延迟热脱扣机制用于过载保护，以及电磁脱扣机制用于短路保护，双重保护机制提升安全性。

4 工作电压最高可达440V AC，适应多种低压配电场景。

5 操作电压范围为12V至440V AC，支持宽范围供电环境。

6 额定绝缘电压为4kV，具备良好的电气隔离性能。

7 机械寿命高达20000次操作循环，电气寿命达20000次，适用于频繁启停的场合。

8 采用螺钉接线端子设计，连接可靠，便于安装与维护。

9 安装于DIN导轨上，符合TH35-15和TH35-7.5标准，兼容性高。

10 外壳材料为阻燃塑料，满足绝缘等级II要求，具备良好防火性能。

11 尺寸紧凑，宽度为3个模数（35mm），适合空间受限的配电箱使用。

12 防护等级IP20，适用于室内干燥环境，防止异物侵入。

13 通过CE认证，符合欧盟安全规范，可广泛应用于欧洲及全球市场。

使用场景 APPLICATIONS

该微型断路器适用于以下典型应用场景：

1 住宅配电系统中的照明、插座等回路保护。

2 商业建筑中空调、电梯、水泵等设备的电源线路保护。

3 工厂车间内小型电机或控制柜的电路保护。

4 低压配电箱中作为分支回路的保护装置。

5 适用于单相或三相系统中需要C型脱扣特性的场合，如照明负荷、一般动力设备等。

6 可用于新装项目或旧系统升级改造，替换原有老旧断路器，提升系统可靠性。

注意事项 PRECAUTIONS

1 请确保安装环境温度在-25°C至+55°C之间，避免高温或低温影响性能。

2 储存时环境温度应在-40°C至+70°C范围内，防止材料老化。

3 安装前需确认输入电压类型为AC 50/60Hz，且不超过440V。

4 推荐使用Pozidriv螺丝刀进行安装，避免损坏螺钉。

5 不得在易燃、易爆或潮湿环境中使用，除非采取额外防护措施。

6 本产品不适用于直流电路，仅限交流应用。

7 在更换或维修前，请务必切断电源，确保操作安全。

8 安装时应遵循当地电气规范和安装手册指导，确保正确接线。

9 请勿擅自改装或拆解产品，以免影响安全性能。

10 使用过程中若出现频繁跳闸现象，应检查负载是否超载或线路是否存在故障。

规格书

放大查看下载PDF
