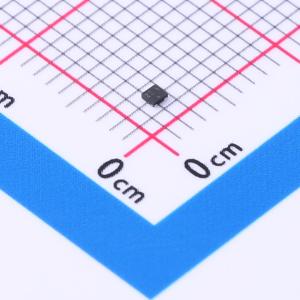

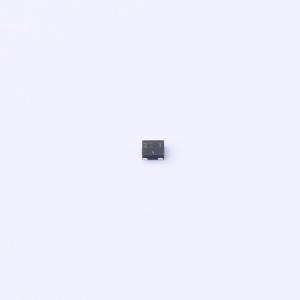

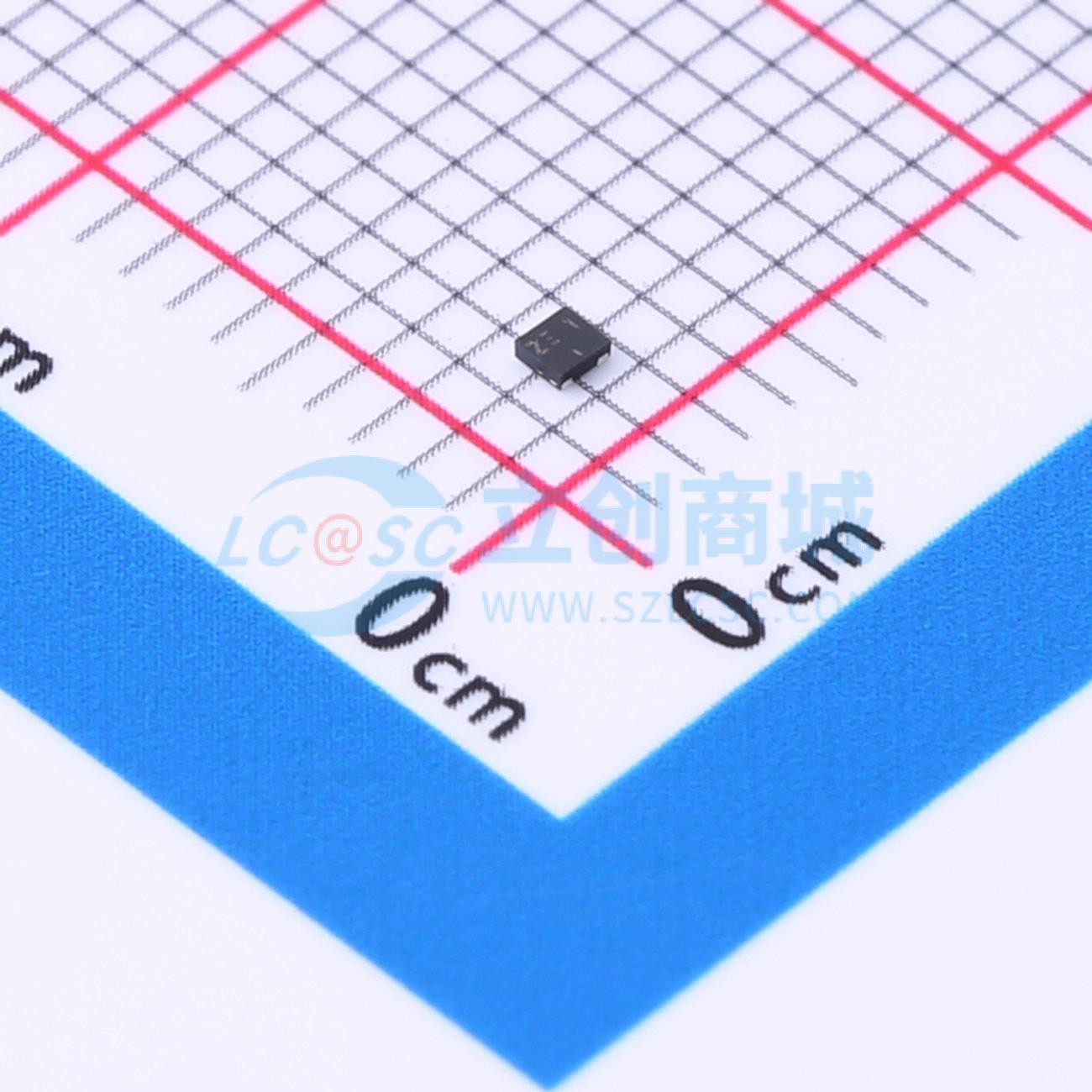

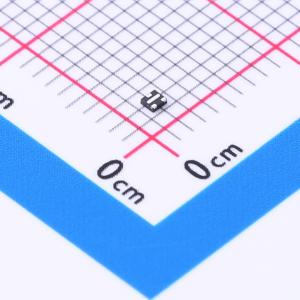

温馨提醒：图片仅供参考，商品以实物为准
BAS16QAZ
100V 290mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单只高速开关二极管，采用无铅超小型DFN1010D-3（SOT1215）表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
- 品牌名称
- Nexperia(安世)
- 商品型号
- BAS16QAZ
- 商品编号
- C549199
- 商品封装
- DFN1010-3
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 独立式 | |
| 耗散功率(Pd) | 470mW | |
| 整流电流 | 290mA | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 4A | |
| 反向电流(Ir) | 500nA@80V | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | - |
商品概述
单颗高速开关二极管，采用无引脚超小型DFN1010D - 3（SOT1215）表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
商品特性
- 高开关速度：反向恢复时间trr ≤ 4 ns
- 低漏电流：反向电流IR ≤ 0.5 μA
- 反向电压VR ≤ 100 V
- 低电容Cd ≤ 1.5 pF
- 超小型SMD塑料封装
- 封装高度低至0.37 mm
- 通过AEC - Q101认证
- 适用于焊点的自动光学检测（AOI）
应用领域
高速开关、通用开关
