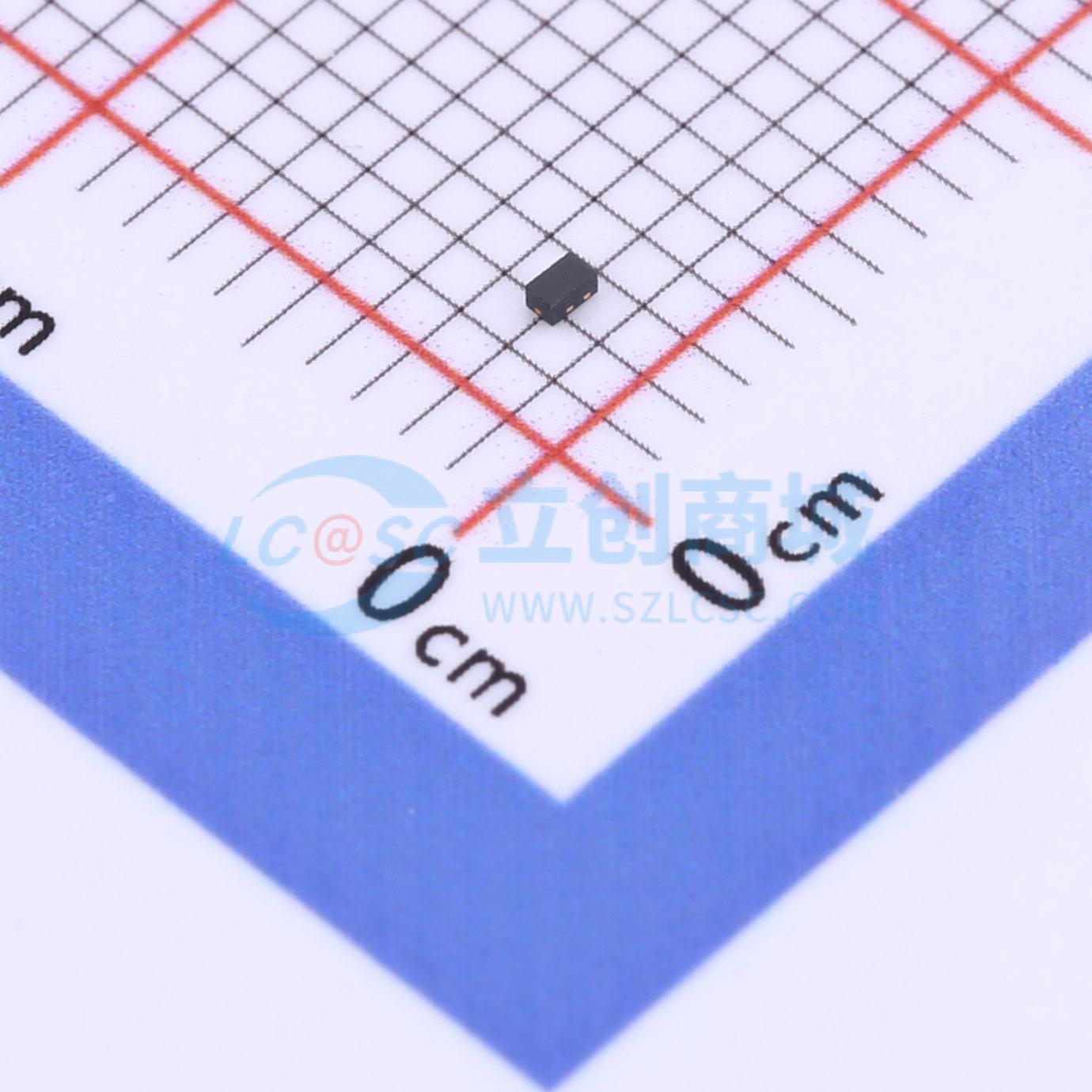

温馨提醒：图片仅供参考，商品以实物为准
AZ5825-01F
双向ESD 5V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AZ5825-01F是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。AZ5825-01F典型电容仅为8pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000-4-2（ESD，4级，±15KV空气放电、±8KV接触放电）、IEC 61000-4-4（电快速瞬变脉冲群 - EFT，40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
- 品牌名称
- KUU
- 商品型号
- AZ5825-01F
- 商品编号
- C5119557
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
