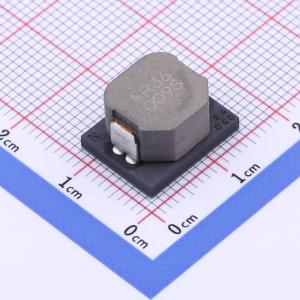

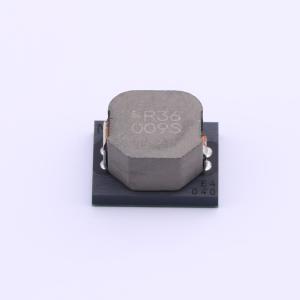

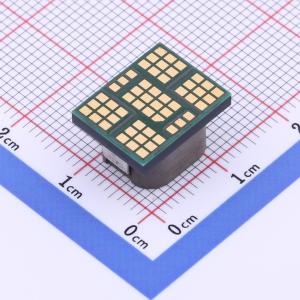

MYSGK4R030ERSR

30A DC-DC 转换器

SMT扩展库PCB免费打样

描述: MYSGK4R030ERSR 是一款小型 MonoBKTM（单块）非隔离点负载 (PoL) DC-DC 电源转换器,适用于嵌入式应用。其尺寸仅为 14.0 x 11.0 x 8.3mm。应用包括为 FPGA/CPU、数据通信/电信系统、分布式总线架构 (DBA)、可编程逻辑和混合电压系统供电。该转换器具有 4.5 至 15.0V 的输入电压范围和最大 30A 的输出电流。基于固定频率同步降压转换器拓扑,该高效 PoL 模块具有可调输出电压（0.7 至 4.0V）、开/关控制和电源良好信号输出。还包括欠压锁定 (UVLO)、输出短路保护和过流保护。
品牌名称: muRata(村田)
商品型号: MYSGK4R030ERSR
商品编号: C5119303
商品封装: SMD,14x11mm
包装方式: 编带
商品毛重: 5.67克(g)

商品参数

商品概述

MYSGK4R030ERSR 是一款名为“单块”的微型 MonoBK™ 非隔离式负载点 (PoL) DC-DC 电源转换器，适用于嵌入式应用。其小巧的外形尺寸仅为 14.0×11.0×8.3mm。应用场景包括为 FPGA/CPU 供电、数据通信/电信系统、分布式总线架构 (DBA)、可编程逻辑和混合电压系统。该转换器的输入电压范围为 4.5 至 15.0V，最大输出电流为 30A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率的 PoL 模块具有可设置的输出电压（0.7 至 4.0V）、开/关控制和电源正常信号输出功能。这些转换器还具备欠压锁定 (UVLO)、输出短路保护和过流保护功能。

商品特性

输出电压可在 0.7 至 4.0V 范围内设置
宽输入电压范围 4.5 至 15V
最大输出电流可达 30A
对负载变化响应迅速
超小表面贴装封装 14.0 x 11.0 x 8.3mm
最高峰值效率达 97.6%
出色的热降额性能
过流保护
开/关控制（正逻辑）
电源正常信号
高可靠性/热冲击测试 700 个循环（-40 至 +125℃）

应用领域

为 FPGA/CPU 供电
数据通信/电信系统
分布式总线架构 (DBA)
可编程逻辑
混合电压系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(150个/圆盘，最小起订量 1 个)

个

起订量：1 个150个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	-
	输出电流	30A
	开关频率	425kHz

	属性	参数值
	工作温度	-40℃~+105℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	-
