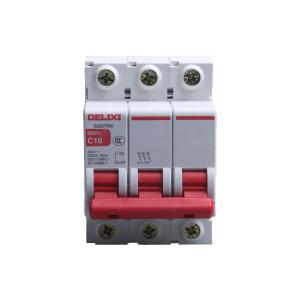

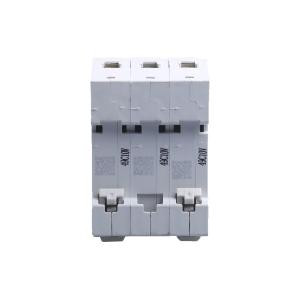

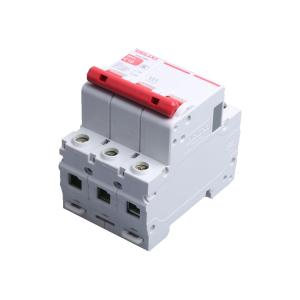

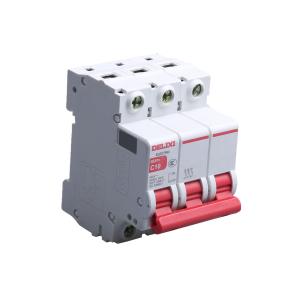

DELIXI(德力西)小型断路器DZ47v C型 3P 10A

工业品

价格：￥6.6349

原价：￥ 15.43

品牌名称: DELIXI(德力西)
商品型号: DZ47V3C10
商品编号: C5118676
商品毛重: 262.5克(g)

广东仓2

购买数量

个

(4个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

DELIXI(德力西) DZ47V3C10小型断路器是一款专为低压配电系统设计的高可靠性保护设备，具备以下核心特性：

1 采用热磁脱扣技术，提供精准的短路和过载双重保护，适用于多种负载类型。

2 额定电流10A，极数为3P（三极），适合三相电路中的线路保护，广泛应用于工业、商业及住宅配电场景。

3 符合GB/T 10963.1和IEC60898-1国际标准，通过CCC认证，确保产品质量与安全性能。

4 脱扣曲线为C型（5In~10In），适用于常规阻性负载及轻感性负载，如照明、空调、电机等。

5 额定工作电压400V AC，额定绝缘电压500V，具备良好的电气隔离能力。

6 分断能力达6kA，可在发生短路故障时快速切断电路，防止设备损坏或火灾风险。

7 支持上下进线方式，安装灵活，便于布线设计。

8 安装于标准DIN导轨（35mm），模块化结构，方便集成到配电箱中。

9 接线端子为U型结构，最大接线能力25mm²，扭矩2.5N·m，兼容铜导线连接。

10 具备IP40防护等级（安装于配电箱内）和IP20（直接安装），有效防尘防触电。

11 工作环境温度范围广：-35℃～+70℃，适应复杂工况需求。

12 机械寿命高达20,000次，电气寿命10,000次，长期稳定运行。

13 操作手柄红色标识，状态清晰可见，支持手动分合闸操作。

使用场景 APPLICATIONS

该断路器适用于各类需要三相电源保护的低压配电系统，典型应用场景包括：

1 工业厂房：用于保护三相电动机、泵类设备、生产线控制回路等。

2 商业建筑：如商场、写字楼、酒店的照明、空调、电梯供电线路。

3 住宅小区：多层或高层建筑的公共区域配电箱，如水泵房、消防系统、备用电源等。

4 新能源设施：光伏逆变器输出侧、储能系统配电单元等。

5 电力配套工程：作为配电柜内的基础保护元件，与接触器、继电器配合使用。

6 临时用电项目：施工工地、户外活动电源分配箱中，提供可靠短路与过载保护。

特别适用于对电气安全性要求较高的场所，可有效防止因线路故障引发的安全事故。

注意事项 PRECAUTIONS

1 安装前请确认供电系统的电压、频率与断路器参数匹配，避免误用。

2 必须安装在标准DIN导轨上，确保固定牢固，防止松动导致接触不良。

3 接线时应严格按照手册规范操作，使用合适规格的螺丝刀紧固端子，最大扭矩不超过2.5N·m，防止螺钉过紧损坏端子。

4 进线方式可选上下进线，但需注意布线整齐，避免交叉干扰。

5 不得在有腐蚀性气体（如SO₂、H₂S）、高湿度或剧烈振动环境中直接使用，若无法避免，建议采取防护措施或降容使用。

6 在海拔超过2000米地区使用时，需根据高海拔修正系数调整额定电流，通常按0.96In进行降容。

7 环境温度超过70℃时，应降低负载电流以延长使用寿命。

8 若需加装附件（如辅助触头、欠压脱扣器），应选择兼容型号，并遵循拼装顺序规则，避免影响整体功能。

9 维护检查时，请先断开上级电源，确保安全后再操作。

10 严禁带负荷手动合闸，防止电弧伤害。

11 建议定期检查触点状态和接线松动情况，保持良好导电性能。
