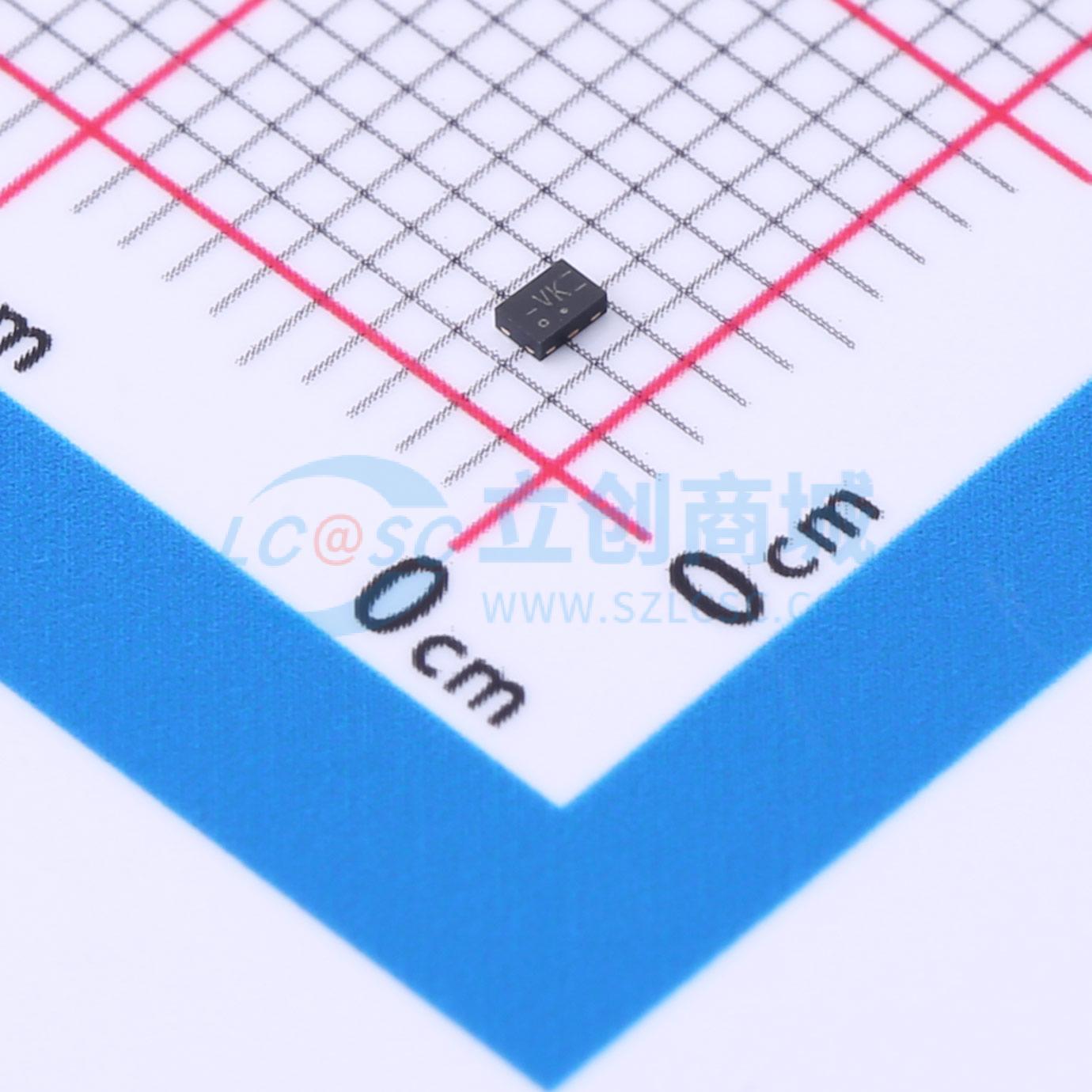

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G14GM-Q100X
双路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC2G14-Q100 是一款带施密特触发器输入的双反相器。其输入可由 3.3 V 或 5 V 器件驱动。这一特性使得这些器件可在 3.3 V 和 5 V 混合环境中用作电平转换器
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC2G14GM-Q100X
- 商品编号
- C548600
- 商品封装
- XSON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~3.8V | |
| 输入低电平(VIL) | 1.1V~2.5V | |
| 输出高电平(VOH) | 2.3V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 4.7ns@5V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 波形和脉冲成形器
- 无稳态多谐振荡器
- 单稳态多谐振荡器
