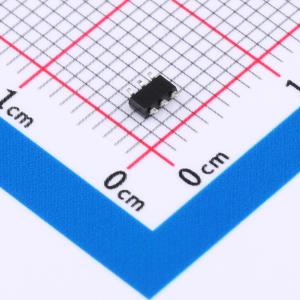

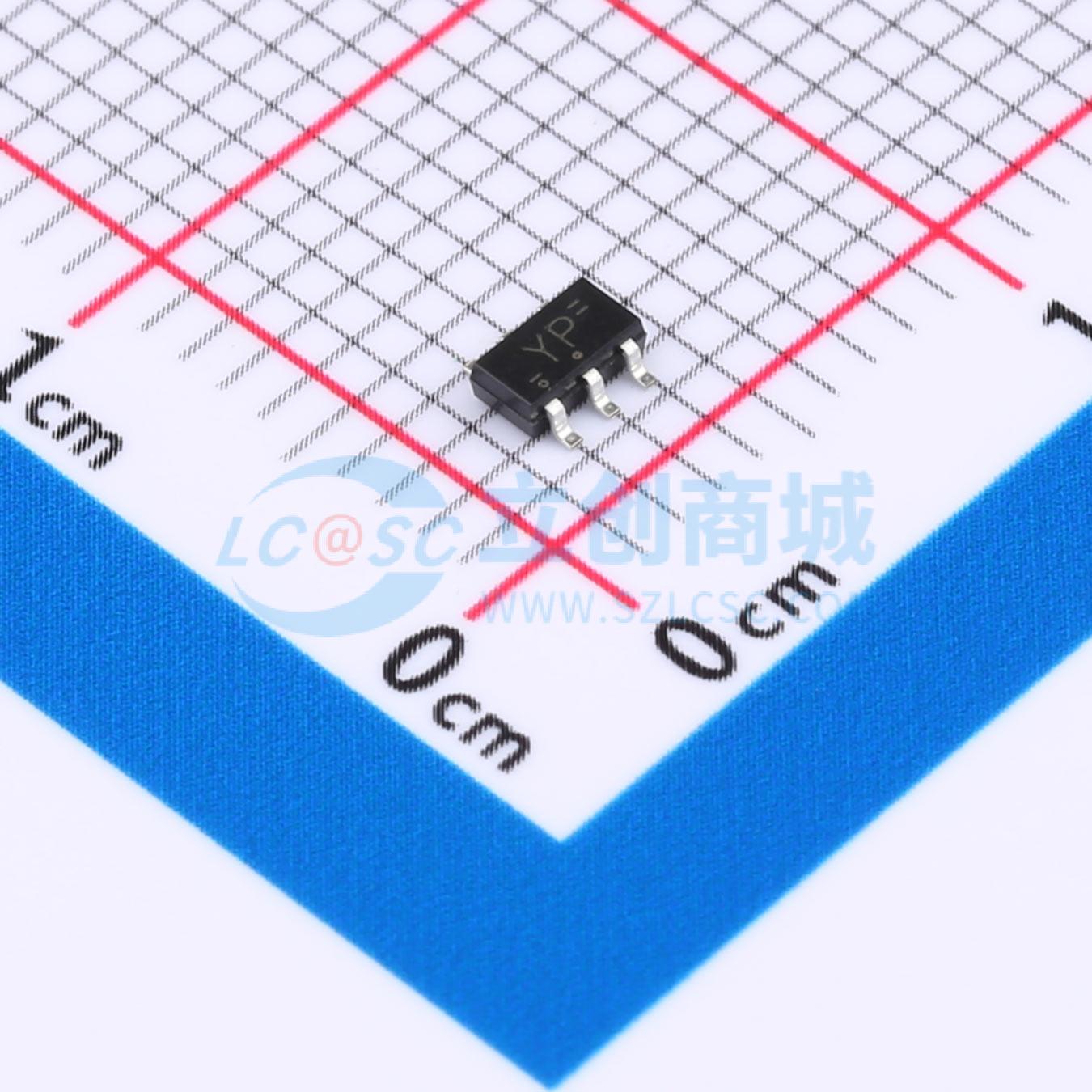

温馨提醒：图片仅供参考，商品以实物为准

74LVC1G157GV-Q100H

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Nexperia(安世)
商品型号: 74LVC1G157GV-Q100H
商品编号: C548280
商品封装: SC-74
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

74LVC1G157-Q100 是一个单通道双输入多路复用器。输入可以从3.3 V或5 V设备驱动。这一特性使得这些设备可以在混合3.3 V和5 V环境中作为转换器使用。所有输入端的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该设备完全符合使用IOFF进行部分断电应用的规范。IOFF电路禁用输出，防止在设备断电时通过设备的潜在破坏性反向电流。该产品已通过汽车电子委员会（AEC）Q100（等级1）标准认证，适用于汽车应用。

商品特性

汽车产品认证符合AEC-Q100（Grade 1）标准
温度范围从-40°C到+85°C和从-40°C到+125°C
电源电压范围从1.65 V到5.5 V
高噪声免疫
±24 mA输出驱动 (Vcc=3.0 V)
CMOS低功耗
直接与TTL电平接口
输入耐压至5.5 V
IOFF电路提供部分断电模式操作
锁存性能超过250 mA
符合JEDEC标准: JESD8-7 (1.65 V到1.95 V) JESD8-5 (2.3 V到2.7 V) JESD8C (2.7 V到3.6 V) JESD36 (4.5 V到5.5 V)
ESD保护: HBM: ANSI/ESDA/JEDEC JS-001 class 2 超过2000 V CDM: ANSI/ESDA/JEDEC JS-002 class C3 超过1000 V

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	1.65V~5.5V

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	工作温度	-40℃~+125℃
