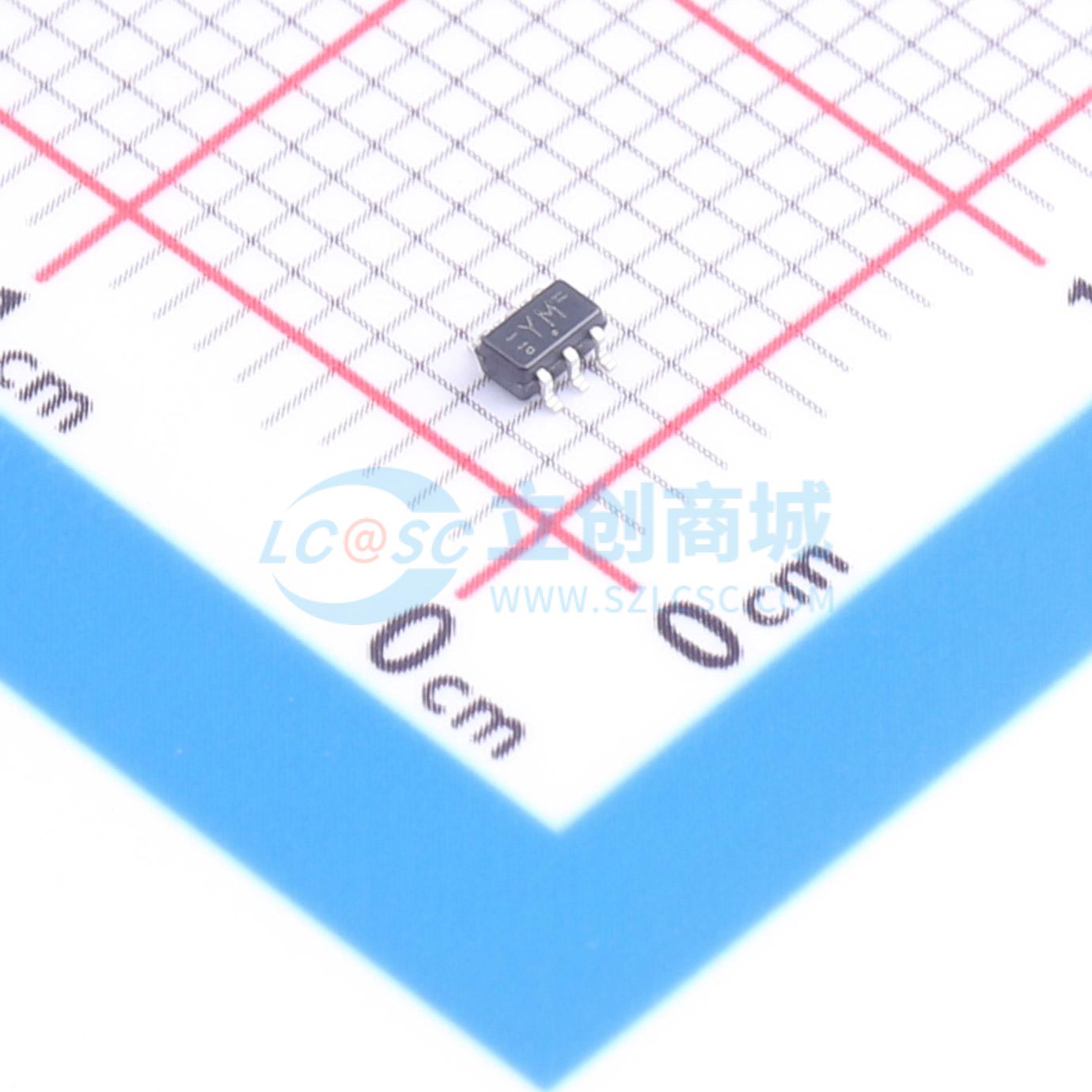

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G10GW-Q100H
低功耗、低电压单3输入与非门，适用于混合3.3V和5V环境，输入具备施密特触发器功能，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC1G10GW-Q100H
- 商品编号
- C548235
- 商品封装
- SC-88
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V；2.2V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；400mV；100mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | 局部关断模式 |
应用领域
- 适用于汽车应用
- 可以在3.3V和5V环境混合使用
- 与TTL电平直接接口
