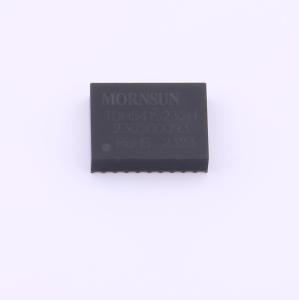

TDH541S232H

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD(H)541S232H是一款低功耗、高静电防护ESD保护的RS232收发器，且完全符合TIA/EIA-232标准。产品的主要功能将是将TTL电平转换为RS232协议的电平，实现信号隔离。并且产品自带定压隔离电源，可实现3000/5000VDC电气隔离，也可方便地嵌入用户设备，使设备轻松实现RS232协议网络的连接功能。
品牌名称: MORNSUN(金升阳)
商品型号: TDH541S232H
商品编号: C5116474
商品封装: DFN-20(10x13)
包装方式: 编带
商品毛重: 2.12克(g)

商品参数

商品概述

TD(H)541S232H是一款低功耗、高静电防护ESD保护的RS232收发器，且完全符合TIA/EIA - 232标准。产品的主要功能将是将TTL电平转换为RS232协议的电平，实现信号隔离。并且产品自带定压隔离电源，可实现3000/5000VDC电气隔离，也可方便地嵌入用户设备，使设备轻松实现RS232协议网络的连接功能。TD(H)541S232H更在传统IC基础上重点加强TOUT,RIN引脚可靠性设计，增强型ESD设计等，其TOUT,RIN端口ESD承受能力高达15KV（HumanBody Model）。

商品特性

超小，超薄，芯片级DFN封装
符合TIA/EIA - 232标准
集成5V高效隔离电源
I/O电压范围支持3.3V和5V微处理器（当使用5V微处理器时RXD可直接连接；当使用3.3V微处理器时，RXD应用参考“使用建议第@3点”）
隔离耐压高达5000VDC（TD541S232H 3000VDC）
总线静电防护能力高达15kV(HBM)
通讯速率高达120kbps
25kV/μs瞬态抗扰度
工业级工作温度范围：-40°C to +85°C
符合AEC - Q100标准
潮敏等级(MSL) 3

应用领域

工业自动化
楼宇自动化
智能电表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(300个/圆盘，最小起订量 1 个)

个

起订量：1 个300个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	隔离式RS-232收发器(带电源)
	隔离电压(Vrms)	5000
	CMTI(kV/us)	25kV/us

	属性	参数值
	集成电源工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
