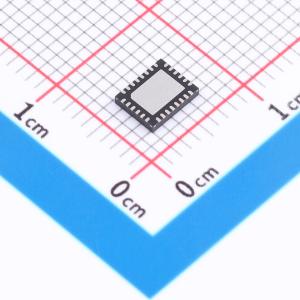

温馨提醒：图片仅供参考，商品以实物为准
LMH32404IRHFR
具有集成式钳位和环境光消除功能的四通道、差分输出、多路复用跨阻放大器
- 描述
- LMH32404 具有集成多路复用功能的四通道差分输出跨阻放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH32404IRHFR
- 商品编号
- C5116471
- 商品封装
- VQFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 跨阻放大器 | |
| 放大器数 | 四路 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 27.7mA | |
| 单电源电压 | 3V~3.45V | |
| 功能特性 | 信号限幅/恒幅输出；使能/关断功能 |
商品概述
LMH32404 是一款四通道、单端输入转差分输出跨阻放大器 (TIA)，适用于光探测和测距 (LIDAR) 应用和激光测距系统。LMH32404 在每个通道上集成了一个 100mA 钳位，可以为放大器提供保护并允许器件迅速从过载输入状况中恢复。LMH32404 还在每个通道上提供一个集成式环境光消除 (ALC) 电路，可取代光电二极管与放大器之间的交流耦合，从而节省布板空间和系统成本。进行直流和低频测量时，应禁用 ALC 回路。每个 LMH32404 通道在输出端具有集成的开关，用于断开差分输出放大器与输出引脚的连接，并将通道置于待机模式。在不同通道之间切换时，转换时间仅为10ns。当不使用放大器时，可以使用 EN 引脚将LMH32404 置于低功耗模式，以节省能源。
商品特性
- 增益:20kΩ
- CPD = 1 pF 条件下带宽:350 MHz
- CPD = 1 pF 条件下输入参考噪声:56nARMS
- CPD = 1 pF 条件下上升、下降时间:1.25ns
- 静态电流:28 mA/通道
- 待机模式电流:10 mA/通道
- 低功耗模式电流:2.5mA（4 个通道）
- 通道开关时间:10ns
- 集成式环境光消除
- 集成式 100mA 保护钳位
- 4 个输入通道和 4 个差分输出通道
- 集成的多路复用器可实现光学传感器和 ADC/TDC 之间的灵活配置
- 可将多个 LMH32404 并联组合，以实现更宽的视野 (FoV)
- 提供 28 引脚 VQFN 封装及裸片版本
- 工作温度范围:-40℃ 至 +125℃
应用领域
- 机械扫描激光
- 固态扫描激光
- 激光测距仪
- 安全区域扫描仪
