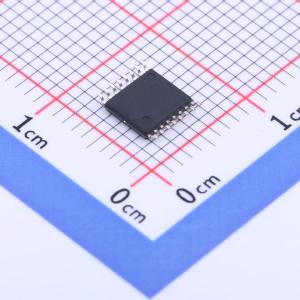

温馨提醒：图片仅供参考，商品以实物为准
74LVC163PW,118
150MHz 4位二进制计数器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC163是一款同步可预置二进制计数器，具有内部超前进位功能，可用于高速计数。所有触发器在时钟信号（引脚CP）的上升沿同时触发，实现同步操作。计数器的输出（引脚Q0至Q3）可预置为高电平或低电平
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC163PW,118
- 商品编号
- C548180
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计数方向 | 向上计数器 | |
| 工作电压 | 1.2V~3.6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 同步 | |
| 计时方式 | 同步 | |
| 计数速率 | 150MHz | |
| 工作温度 | -40℃~+125℃ | |
| 每个元件位数 | 4 | |
| 传播延迟(tpd) | 3.8ns |
应用领域
- 计数器 - 高速计数
- 串行级联 - 简化计数器的串行级联
- n位级联 - 通过两个计数使能输入实现
- TTL电平 - 直接接口
- 同步复位 - 修改最大计数值
- 低功耗 - CMOS低功耗
- 宽电压范围 - 1.2V到3.6V
- 输入电压 - 接受高达5.5V的电压
- ESD保护 - HBM和CDM
- 工作温度 - -40°C到+85°C和-40°C到+125°C
