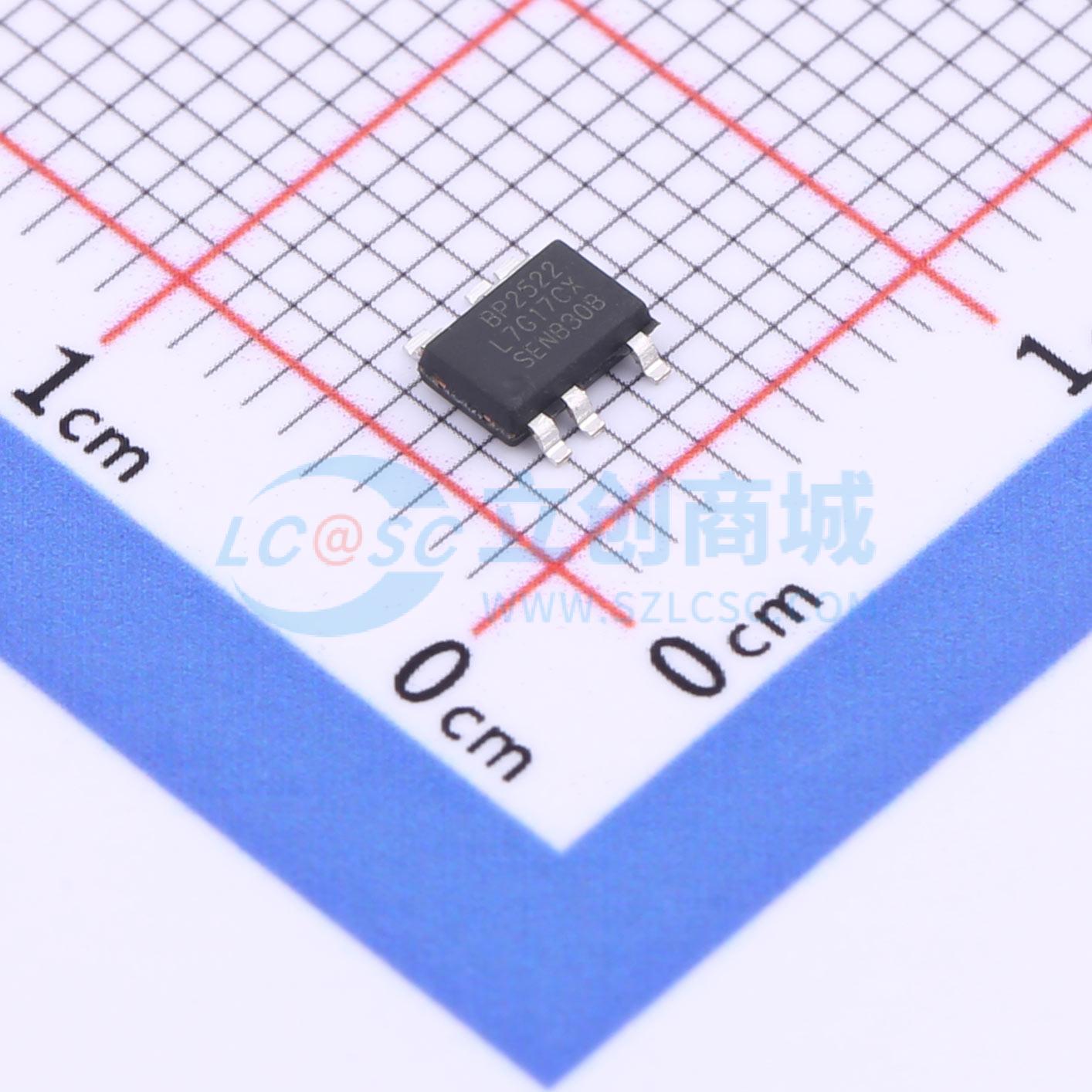

温馨提醒：图片仅供参考，商品以实物为准

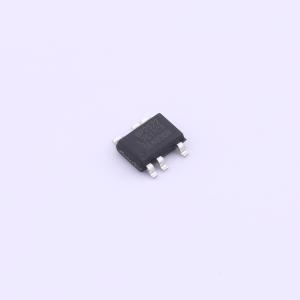

BP2522B
低功耗非隔离降压型AC/DC恒压芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BP2522X是一款高精度低待机功耗的非隔离降压型恒压驱动芯片。适用于85Vac~265Vac全电压输入的非隔离电源。芯片内部集成高压功率开关，采用独有的电压电流控制技术，不需要外部环路补偿电容，即可实现优异的恒压特性，极大的节约了系统成本和体积。
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BP2522B
- 商品编号
- C5116361
- 商品封装
- SOT-33-5A
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；软启动 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 输出电压 | 12V；24V |
商品概述
BP2522X是一款高精度低待机功耗的非隔离降压型恒压驱动芯片。适用于85Vac~265Vac全电压输入的非隔离电源。芯片内部集成高压功率开关，采用独有的电压电流控制技术，不需要外部环路补偿电容，即可实现优异的恒压特性，极大的节约了系统成本和体积。芯片采用多模式控制技术，并从输出给VCC供电，有效降低系统待机功耗，提高效率和动态性能，并减小系统工作在轻载时的噪声。采用SOT33-5A封装。
商品特性
- 超低待机功耗 < 20mW
- 固定12V或24V输出电压，可选择
- 内部集成高压功率管，集成高压启动和供电电路
- 优异的动态响应
- 减小音频噪声的降幅调制技术
- 改善EMI的抖频技术
- ±5% 输出电压精度
- 内置软启动保护功能
- 过载保护
- 短路保护
- 过温保护
- 逐周期限流
